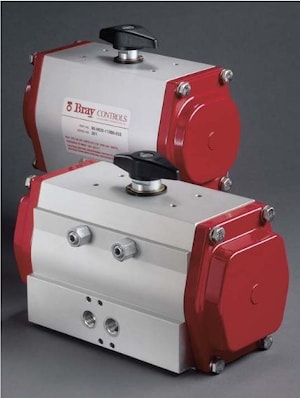

Пневматические приводы Bray серии 92/93 предназначены для управления (открытия/закрытия и регулирования положения) дисковыми поворотными
затворами и шаровыми кранами BRAY.
Отличительными признаками пневмоприводов BRAY
являются:
- постоянный момент на валу;
- надежность и долговечность;
- высокая производительность;
- регулировка момента на валу привода;
- универсальная конструкция привода;
- монтаж привода на арматуру согласно ISO5211;
- монтаж аксессуаров на привод VDI/VDE3845 NAMUR;
- визуальная индикация положения привода;
- наличие встроенных ограничителей хода.
Большая площадь зацепления реек поршней с зубчатым валом обеспечивает точное позиционирование, снижение силы трения, увеличение количества
рабочих циклов, а также надежную продувку.
Размеры приводов одностороннего и двустороннего действия идентичны. Для переналадки нужно открыть боковые крышки и снять (установить) необходимое
количество пружин.
Пневмоприводы одностороннего действия обеспечивают выполнение функций FC (аварийное закрытие) и FO (аварийное открытие) арматуры при пропадании
управляющего воздуха.
Конструкция пневмопривода исключает самопроизвольное изменение положения вала при транспортировке, хранении и эксплуатации.
Каждый привод проходит испытания и имеет свой индивидуальный номер.
Для применения на пожаро- и взрывоопасных производствах, на производствах с агрессивной окружающей атмосферой BRAY производит пневматические приводы специального исполнения.
Серия 92-Привод двустороннего действия (прямой и обратный ходы совершаются под действием управляющей среды.
Серия 93-Привод одностороннего действия (прямой ход совершается под действием управляющей среды, обратный ход под
действием возвратных пружин).
Технические характеристики:
| Модельный ряд | 8 типоразмеров |
| Крутящий момент при 5,5 bar | для серии 92 - до 3295 Нм
для серии 93 - до 1695 Нм |
| Угол поворота вала | для серии 92 - 90o / 135o / 180o
для серии 93 - 90o |
| Управляющее давление | 3...8 bar (max 10 bar) |
| Управляющая среда | фильтрованный сухой воздух
без примесей масла, согласно ISO 857331:2001 |
| Температура окружающей среды | -29...+95oС
(низко- и высокотемпературное исполнение по запросу) |
| Смазка | заводская на весь срок службы |
| Монтажное положение | Более длинной стороной привода вдоль трубопровода. Запрещена установка в положении "Приводом вниз". |
| Присоединение к арматуре | согласно ISO 5211:2001 |
| Присоединение аксессуаров | VDI/VDE3845 NAMUR |
Спецификация материалов:
| Корпус, крышки | Алюминиевый сплав анодированный, DIN 1725-2
Нержавеющая сталь ASTM A351 CF8M (опция) |
| Поршни | Алюминиевый сплав анодированный, DIN 1725-2 |
| Шток и ограничители хода | Углеродистая сталь, оцинкованная (стандарт)
Нержавеющая сталь (опция) |
| Пружины | Пружинная сталь (легированная конструкционная) |
| Подшипники и направляющие | Acetal (Полиформальдегид)-полимерный материал с низким коэффициентом трения. |
| Уплотнительные кольца и прокладки | NBR-бутадиен-нитрильный каучук (стандарт)
FKM-фторкаучук (опция) |
| Метизы | Нержавеющая сталь |
