Затвор поворотный дисковый Bray серии 20/21

Дисковые поворотные затворы серии 20/21, выполненные по KnowwHow технологии BRAY, предназначены для применения в сложных условиях эксплуатации. Широко применяются в пищевой, фармакологической, химической промышленности, машиностроении и наноиндустрии. Обладают низким гидравлическим сопротивлением. Конструкция затвора допускает использование как для перекрытия потока, так и для регулирования его расхода (запорно-регулирующая арматура).
Широкий выбор материалов позволяет подобрать затвор для самых специфичных условий эксплуатации: для жидких, вязких, сухих и газообразных сред, абразивных и агрессивных сред, в широком диапазоне режимов температура-давление.

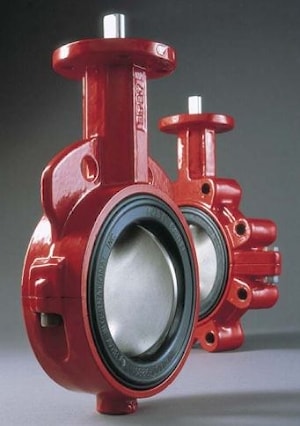

Серия 20-корпус с центрирующими проушинами
Серия 21-корпус с резьбовыми проушинами
*Опция исполнение по стандарту ANSI/ASME

Технические характеристики:

Условный проход DN	25…300 мм
Условное давление PN	10 бар
Макс. давление	10,3 Bar
Температура рабочей среды	-40...+204oC (в зависимости от материалов затвора)
Климатическое исполнение	У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Класс герметичности	А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ Р 54808–2011
Макс. скорость потока среды	жидкости: 9 м/с газы: 54 м/с
Направление подачи рабочей среды	любое
Строительная длина	согласно DIN EN 558 Ряд 20
Присоединение	бесфланцевое стяжное, между фланцами трубопровода
Установочное положение	любое, кроме положения штоком вниз
Ответные фланцы	согласно DIN EN 1092; ISO 7005; ГОСТ 12820080; ГОСТ 12821180; ГОСТ 12815580; ГОСТ Р 5443222011

Спецификация материалов:

Корпус	Серый чугун ASTM A126 Class B* Высокопрочный чугун ASTM A395 Gr 60040018* Нержавеющая сталь ASTM A351CF8M * Антикоррозионное защитное покрытие корпуса Nylon11
Диск+шток	Нержавеющая сталь ASTM A351 CF8M Нержавеющая сталь ASTM A351 CF8M + PTFE Нержавеющая сталь ASTM A351 CF8M + EPDM Нержавеющая сталь ASTM A351 CF8M + NBR Нержавеющая сталь ASTM A351 CF8M + PU Hastelloy® C22 (B494 CX2MW)
Эластичное седло	EPDM ((-40...+121oC) этиленнпропиленндиеновый каучук Рекомендовано: холодная/горячая/морская вода, воздух, спирты, кислотные, щелочные, соляные растворы, пищевые среды, сыпучие среды. Не рекомендовано: углеводороды, масла, скипидар EPDM+PTFE ((-40...+121oC) EPDM c футеровкой PTFE Рекомендовано: кислотные и щелочные растворы, спирты, агрессивные газы, пищевые и "чистые" среды. Не рекомендовано: абразивные среды. NBR ((-18...+100oC) бутадиенннитрильный каучук Рекомендовано: углеводороды (нефть, бензин, дизельное топливо, масла), газы и их смеси (пропан, бутан, метан) пищевые среды, сыпучие среды. Не рекомендовано: кислотные и щелочные растворы, аммиак, ацетон, горячий воздух. PU ((-40...+50(90)oC) полиуретан Рекомендовано: сухие высокоабразивные среды. FKM (Viton) ((-18...+204oC) фторкаучук Рекомендовано: спирты, эфиры, углеводороды при высокой температуре (нефть, бензин, дизельное топливо, масла), концентрированные кислоты. Не рекомендовано: горячая вода и пар, аммиак, ацетон, щелочные растворы.
Привод затвора	рукоятка / редуктор / пневмопривод / электропривод Присоединительные размеры согласно ISO 5211:2001
Дополнительное оборудование (опции)	сигнализатор конечных положений / позиционер / пневмораспределитель / фильтрррегулятор / ручной дублер / удлинитель штока
