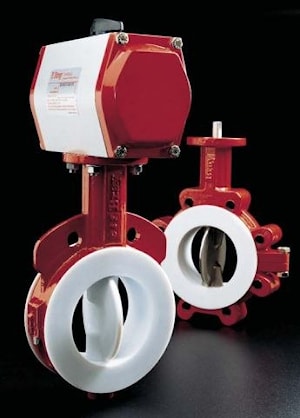

Дисковые поворотные затворы серии 22/23, выполненные по KnowwHow технологии BRAY, предназначены для работы на агрессивных, абразивных, особо "чистых" и взрывоопасных средах.
Они обладают низким гидравлическим сопротивлением.
Конструкция затвора допускает использование как для перекрытия потока, так и для регулирования его расхода (запорно-регулирующая арматура).
Области применения:
- химическая промышленность;
- цветная металлургия и обогащение руд;
- пищевая промышленность;
- фармацевтическая промышленность;
- производство полупроводников, нанотехнологии;
- производство взрыво- и огнеопасных материалов.
Серия 22-корпус с центрирующими проушинами
Серия 23-корпус с резьбовыми проушинами
*Опция исполнение по стандарту ANSI/ASME
Технические характеристики:
| Условный проход DN | 50…600 мм |
| Условное давление PN | 10 бар |
| Макс. давление | 10,3 Bar |
| Температура рабочей среды | -40...+200oC (в зависимости от материалов затвора) |
| Климатическое исполнение | У, УХЛ, Т, ТМ, ТВ,
согласно ГОСТ 15150-69 |
| Класс герметичности | А (нет видимых протечек),
согласно ISO 5208:2008,
ГОСТ Р 54808–2011 |
| Макс. скорость потока среды | жидкости: 9 м/с
газы: 54 м/с |
| Направление подачи рабочей среды | любое |
| Строительная длина | согласно DIN EN 558 Ряд 20 |
| Присоединение | бесфланцевое стяжное, между
фланцами трубопровода |
| Установочное положение | любое, кроме положения штоком вниз |
| Ответные фланцы | согласно DIN EN 1092; ISO 7005;
ГОСТ 128200-80; ГОСТ 128211-80;
ГОСТ 128155-80;
ГОСТ Р 544322-2011
|
Спецификация материалов:
| Корпус | Высокопрочный чугун ASTM A395 Gr 60-40-18*
Углеродистая сталь ASTM A216 WCB*
Нержавеющая сталь ASTM A351CF8M
* Антикоррозионное защитное покрытие корпуса Polyester |
| Диск | Нержавеющая сталь ASTM A351 CF8M
Нержавеющая сталь ASTM A351 CF8M + PTFE
Нержавеющая сталь ASTM A351 CF8M + UHMWPE
Hastelloy® C22 (B494 CX2MW)
Титановый сплав ASTM B861/862 |
| Шток | Нержавеющая сталь ASTM A564 630 Type1774ph |
| Эластичное седло | PTFE ((-40...+200oC) Политетрафторэтилен (фторопластт-4)
Цвет седла-молочно белый. Толщина PTFE - 3мм.
Эластичный амортизатор Silicone; FKM (опция).
Рекомендовано: концентрированные кислоты и щелочи, спирты, растворители, агрессивные газы,
пищевые и "чистые" среды, низкий вакуум
Не рекомендовано: абразивные среды, расплавы щелочных металлов.
Conductive PTFE ((-40...+200oC)-проводящий PTFE
Цвет седла-черный. Толщина PTFE - 3мм.
Эластичный амортизатор-Silicone; FKM (опция).
В рецептуру данного полимера добавляется графит, что обеспечивает электропроводность материала и делает возможным отвод электростатического заряда, возникающего в результате движения рабочей среды через затвор.
Рекомендовано: взрыво- и огнеопасные среды.
UHMWPE ((-40...+85oC) высокомолекулярный полиэтилен
Цвет седла-молочно белый. Толщина UHMWPE - 3мм.
Эластичный амортизатор Silicone; FKM (опция).
Рекомендовано: высокоабразивные агрессивные среды, пульпы, растворы, сухие смеси, гравий, цемент.
Не рекомендовано: агрессивные среды при T>60oC |
| Привод затвора | рукоятка / редуктор / пневмопривод / электропривод
Присоединительные размеры согласно ISO 5211:2001 |
| Дополнительное оборудование (опции) | сигнализатор конечных положений / позиционер / пневмораспределитель / фильтрррегулятор / ручной дублер / удлинитель штока |
