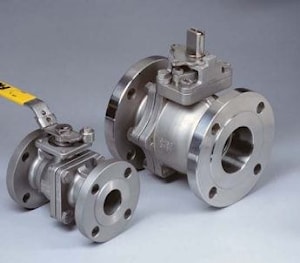

Фланцевые полнопроходные шаровые краны серии Flow-Tek F15 / F30 предназначены для широкого спектра промышленных применений:
- водоснабжение и энергетика
- нефтепереработка и нефтехимия
- химическая промышленность
- пищевая промышленность
- целлюлозно-бумажная промышленность
- добыча и переработка минерального сырья
Конструкция крана обеспечивает абсолютную герметичность, низкое гидродинамическое сопротивление, малый крутящий момент, долгий срок службы и высокую ремонтопригодность.
Широкий выбор доступных материалов позволяет оптимально подобрать кран для различных рабочих сред и условий эксплуатации.
Для решения задач регулирования предлагается версия шарового крана с шаром, имеющим V-образный вырез.
Для экстремальных рабочих условий (высокая температура, абразивная рабочая среда) предлагается версия шарового крана с металлическими седлами.
Для работы с огне- и взрывоопасными средами предлагается версия шарового крана в пожаробезопасном исполнении Fire Safe (API 607-4, BS 6755 часть 2) и взрывобезопасном исполнении (ATEX 94/9/EC).
Серия F15 - корпус фланцевый DIN PN16/25/40
Серия F30 - корпус фланцевый ANSI Class 150/300
Технические характеристики:
| Условный проход DN | 15…300 (1/2"...12") |
| Условное давление PN | 16 / 25 / 40 |
| Температура рабочей среды | -40...+400oC (в зависимости от материалов затвора) |
| Климатическое исполнение | У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150069 |
| Класс герметичности | А (нет видимых протечек),
согласно ISO 5208:2008, ГОСТ Р 54808–2011 |
| Направление подачи рабочей среды | любое |
| Строительная длина | согласно DIN EN 55881 ряды:
DN 15...100 PN16 Ряд 14 (DIN 3202 F4)
DN 125...300 PN16 Ряд 26 (DIN 3202 F7)
DN 125...300 PN16 Ряд 15 (DIN 3202 F5)
DN 15...50 PN40 Ряд 14 (DIN 3202 F4)
DN 65...300 PN40 Ряд 26 (DIN 3202 F7) |
| Присоединение | фланцевое, уплотнительная поверхность Тип B (соединительный выступ) |
| Ответные фланцы | согласно DIN EN 1092; ISO 7005;
ГОСТ 12820-80; ГОСТ 12821-80;
ГОСТ 12815-80; ГОСТ Р 54432-2011 |
| Привод крана | рукоятка / редуктор / пневмопривод / электропривод
Присоединительные размеры согласно ISO 5211:2001 |
| Дополнительное оборудование (опции) | сигнализатор конечных положений / позиционер /
пневмораспределитель / фильтрррегулятор /ручной дублер / удлинитель штока |
Спецификация материалов:
| Корпус | Углеродистая сталь ASTM A216 WCB
Нержавеющая сталь ASTM A351CF8M |
| Шар | Нержавеющая сталь ASTM A351CF8M |
| Шток | Нержавеющая сталь ASTM A479 Type 316 |
| Седло | TFM 1600 ((-40...+230oC) модифицированный PTFE
Рекомендовано: концентрированные кислоты ищелочи, спирты, растворители, агрессивные газы,
пищевые и "чистые" среды, низкий вакуум
Не рекомендовано: абразивные среды, расплавы щелочных металлов.
TekkFil ((-40...+280oC) TFM с графитовым наполнителем
Рекомендовано: насыщенный пар, абразивные и агрессивные среды. Мономеры (стирол, бутадиен).
Процессы с высокой цикличностью On-Off.
Не рекомендовано: расплавы щелочных металлов.
UHMWPE ((-40...+85oC) высокомолекулярный полиэтилен
Рекомендовано: высокоабразивные агрессивные среды, пульпы, растворы, сухие смеси, цемент.
Радиоактивные среды.
Не рекомендовано: агрессивные среды при T>60oC.
PEEK ((-40...+300oC) полиэфирэфирэфиркетон
Рекомендовано: горячая вода и пар, абразивные и агрессивные среды, полимеризующиеся среды,
табачное производство.
Не рекомендовано: фтор-, хлор-, фенол содержащие среды.
Inconel ((40...+400oC) металлическое седло
Рекомендовано: экстремальные рабочие условия, высокая температура и давление, абразивные среды.
! Только для кранов DN15...50мм.
!! Класс герметичности B, согласно ISO 5208:2008 |
Технические данные.pdf
