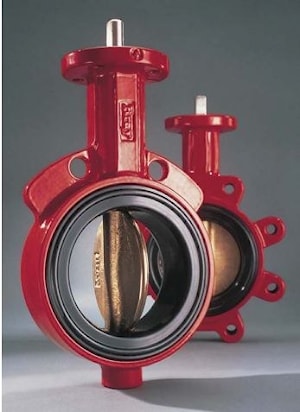

Затвор дисковый поворотный Bray серии 30/31

Дисковые поворотные затворы Bray серии 30/31 являются экономичным решением для общепромышленного применения в системах водо- и теплоснабжения, вентиляции и кондиционирования, пожаротушения. Конструкция затвора допускает использование как для перекрытия потока, так и для регулирования его расхода (запорно-регулирующая арматура). В зависимости от применяемых материалов возможна эксплуатация затворов на жидких, вязких, сухих и газообразных средах, абразивных и агрессивных средах, в широком диапазоне режимов температура-давление, для вакуума.

Серия 30 корпус -с центрирующими проушинами
Серия 31 корпус -с резьбовыми проушинами
*Опция исполнение по стандарту ANSI/ASME

Технические характеристики:

Условный проход DN	50…500 мм
Условное давление PN	10 / 16 бар
Макс. давление	16 Bar для DN 50…DN300 10 Bar для DN 350…DN500
Температура рабочей среды	-40...+204 oC (в зависимости от материалов затвора)
Климатическое исполнение	У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150-69
Класс герметичности	А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ Р 54808–2011
Макс. скорость потока среды	жидкости: 9 м/с; газы: 54 м/с
Направление подачи рабочей среды	любое
Строительная длина	согласно DIN EN 558 Ряд 20
Присоединение	бесфланцевое стяжное, между фланцами трубопровода
Установочное положение	любое, кроме положения штоком вниз
Ответные фланцы	согласно DIN EN 1092; ISO 7005; ГОСТ 12820-80; ГОСТ 12821-80; ГОСТ 12815-80; ГОСТ Р 54432-2011

Спецификация материалов:

Корпус	Серый чугун ASTM A126 Class B* Высокопрочный чугун ASTM A395 Gr 60-40-18* Углеродистая сталь ASTM A216 WCB* Углеродистая сталь низкотемпературная ASTM A352 LCC* Нержавеющая сталь ASTM A351CF8M Алюминиевый сплав AlSi7Mg * Антикоррозионное защитное покрытие корпуса Polyester
Диск	Высокопрочный чугун ASTM A536 с футеровкой Nylon11* *Nylon 11 - технополимер, с высокой стойкостью к коррозии и истиранию. Экономичный материал. Нержавеющая сталь ASTM A351 CF8M Алюминиевообронзовый сплав ASTM B148&954
Шток	Нержавеющая сталь ASTM A276 Type 316 Нержавеющая сталь ASTM A582 Type 416
Эластичное седло	EPDM ((-40...+121оC) этиленнпропиленндиеновый каучук Рекомендовано: холодная/горячая/морская вода, воздух, спирты, кислотные, щелочные, соляные растворы, пищевые среды, сыпучие среды. Не рекомендовано: углеводороды, масла, скипидар NBR ((-18...+100оC) бутадиенннитрильный каучук Рекомендовано: углеводороды (нефть, бензин, дизельное топливо, масла), газы и их смеси (пропан, бутан, метан) пищевые среды, сыпучие среды. Не рекомендовано: кислотные и щелочные растворы, аммиак, ацетон, горячий воздух. FKM (Viton) ((-18...+204оC) фторкаучук Рекомендовано: спирты, эфиры, углеводороды при высокой температуре (нефть, бензин, дизельное топливо, масла), концентрированные кислоты. Не рекомендовано: горячая вода и пар, аммиак, ацетон, щелочные растворы.
Привод затвора	рукоятка / редуктор / пневмопривод / электропривод Присоединительные размеры согласно ISO 5211:2001
Дополнительное оборудование (опции)	сигнализатор конечных положений / позиционер /пневмораспределитель / фильтррегулятор /ручной дублер / удлинитель штока

Технические данные.pdf
