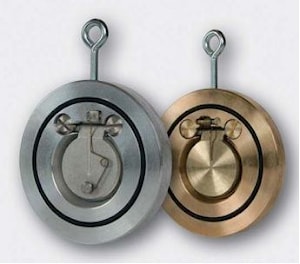

Затвор обратный Bray серии 95
Затворы обратные Bray серии 95 предназначены для автоматического
перекрытия обратного потока среды в трубопроводе.
Запирающий элемент затвора выполнен в виде поворотного диска, который открывается прямым, а закрывается обратным потоком рабочей среды.
Особенности конструкции затвора Bray серии 95:
малая строительная длина, малый вес, малые потери давления, простота монтажа и надежность в работе.
Широкий выбор доступных материалов позволяет оптимально подобрать обратный затвор для различных рабочих сред и условий эксплуатации.
Область применения затворов обратных Bray серии 95:
жидкие среды (вода, коррозионные среды, нефтепродукты), газообразные среды (пар, газы) группы 1 и 2 согласно Директивы 97/23/EC (PED).
Не предназначены для рабочих сред, содержащих механические примеси.
Технические характеристики:
Условный проход DN | 32…600 | Условное давление PN | 16 (для DN 32...300)
10 (для DN 350...600) | Температура рабочей среды | -40...+300oC (в зависимости от материалов затвора) | Климатическое исполнение | У, УХЛ, Т, ТМ, ТВ,
согласно ГОСТ 15150-69 | Направление подачи рабочей среды | одностороннее | Макс. скорость потока среды | жидкости: 9 м/с
газы: 54 м/с | Строительная длина | согласно DIN EN 558 Ряд 97 | Присоединение | бесфланцевое стяжное, между фланцами трубопровода | Ответные фланцы | согласно DIN EN 109221:2007;
ГОСТ 12820-80; ГОСТ 12821-80 | Монтажное положение | - на горизонтальных участках трубопровода
- на вертикальных участках трубопровода
при восходящем потоке рабочей среды | Дополнительное оборудование (опции) | возвратная пружина для принудительного запирания
затвора |
Спецификация материалов:
Корпус и диск | Углеродистая сталь ASTM A216 WCB оцинкованная
Нержавеющая сталь ASTM A351CF8M
Нержавеющая сталь ASTM A480 Type 316Ti
Алюминиево-бронзовый сплав(CuAI10Ni) С95500 | Возвратная пружина | Нержавеющая сталь ASTM A480 Type 316Ti
Hastelloy® C4 (2.4610) | Седло | EPDM ((-40...+121oC) этилен-пропилен-диеновый каучук
Рекомендовано: холодная/горячая/морская вода, воздух, спирты, кислотные, щелочные, соляные растворы, пищевые среды, сыпучие среды.
Не рекомендовано: углеводороды, масла, скипидар
NBR ((-18...+100oC) бутадиен-нитрильный каучук
Рекомендовано: углеводороды (нефть, бензин, дизельное топливо, масла), газы и их смеси (пропан,
бутан, метан) пищевые среды, сыпучие среды.
Не рекомендовано: кислотные и щелочные растворы, ацетон, аммиак, ацетон, горячий воздух.
FKM (Viton) ((-18...+204oC) фторкаучук
Рекомендовано: спирты, эфиры, углеводороды при высокой температуре (нефть, бензин, дизельное
топливо, масла), концентрированные кислоты.
Не рекомендовано: горячая вода и пар, аммиак, ацетон, щелочные растворы.
PTFE ((-40...+200oC) Политетрафторэтилен (фторопласт-4)
Рекомендовано: концентрированные кислоты и щелочи, спирты, растворители, агрессивные газы,
пищевые и "чистые" среды, низкий вакуум
Не рекомендовано: абразивные среды, расплавы щелочных металлов.
METAL ((-29...+300oC) металлическое седло
Рекомендовано: экстремальные рабочие условия, высокая температура, абразивные среды. |
Технические данные.pdf
производитель BRAY
