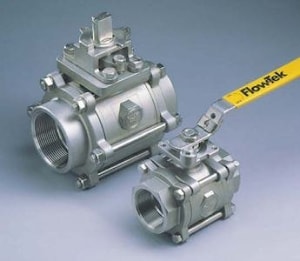

Кран шаровой серии Flow-Tek 7000 / 8000

Кран шаровой серии Flow-Tek 7000 / 8000  3-х составные шаровые краны серии Flow-Tek 7000 / 8000 предназначены для широкого спектра промышленных применений:
- водоснабжение и энергетика
- нефтепереработка и нефтехимия
- химическая промышленность
- пищевая промышленность
- целлюлозно-бумажная промышленность
- добыча и переработка минерального сырья
Конструкция крана обеспечивает абсолютную герметичность, низкое гидродинамическое сопротивление, малый крутящий момент, долгий срок службы и высокую ремонтопригодность.
Широкий выбор доступных материалов позволяет оптимально подобрать кран для различных рабочих сред и условий эксплуатации.
Для решения задач регулирования предлагается версия шарового крана с шаром, имеющим V-образный вырез.
Для работы с огне- и взрывоопасными средами предлагается версия шарового крана в пожаробезопасном исполнении Fire Safe (API 607-4, BS 6755 часть 2) и
взрывобезопасном исполнении (ATEX 94/9/EC).

Серия 7000 - корпус нержавеющая сталь A 351 CF8M
Серия 8000 - корпус углеродистая сталь A 216 WCB

Технические характеристики:

Условный проход DN6…300 (1/4"...12")
Условное давление PN 64 (для DN 1/4"...4")
25 (для DN 6"...12")
Температура рабочей среды -40...+250oC (в зависимости от материалов затвора)
Климатическое исполнение У, УХЛ, Т, ТМ, ТВ,
согласно ГОСТ 15150-69
Класс герметичности А (нет видимых протечек),
согласно ISO 5208:2008, ГОСТ Р 54808–2011
Направление подачи рабочей средылюбое
Присоединение резьбовое BSPT ISO R/7
резьбовое BSPP ISO R/7
резьбовое NPT ANSI B1.20.1
фланцевое PN16 DIN EN 109221
фланцевое Class 150 ASME B16.34
приварное встык (butt weld) ASME B16.25
приварное внахлест (socket weld) ASME B16.11
приварное встык с патрубком (extended butt weld)
приварное внахлест c патрубком (extended socket weld)
Базовая комплектацияконечный упор / замковое устройство
Привод кранарукоятка / редуктор / пневмопривод / электропривод
Присоединительные размеры согласно ISO 5211:2001
Дополнительное оборудование (опции)сигнализатор конечных положений / позиционер /
пневмораспределитель / фильтрррегулятор /ручной дублер / удлинитель штока

Спецификация материалов:

Корпус Углеродистая сталь ASTM A216 WCB
Нержавеющая сталь ASTM A351CF8M
Шар и шток Нержавеющая сталь ASTM A351CF8M
Сплав Hastelloy C
Седло RPTFE ((-40...+230oC) PTFE, усиленный стекловолокном
Рекомендовано: концентрированные кислоты и щелочи, спирты, растворители, агрессивные газы,
пищевые и "чистые" среды, низкий вакуум
Не рекомендовано: абразивные среды, расплавы щелочных металлов.
TekkFil ((-40...+280oC) PTFE с графитовым наполнителем
Рекомендовано: насыщенный пар, абразивные и агрессивные среды. Мономеры (стирол, бутадиен).
Процессы с высокой цикличностью On-Off.
Не рекомендовано: расплавы щелочных металлов.
SS filled PTFE ((-40...+260oC) SS 316 футеровкой PTFE
Рекомендовано: экстремальные рабочие условия, высокая температура и давление, абразивные среды.
Не рекомендовано: расплавы щелочных металлов.
UHMWPE ((-40...+85oC) высокомолекулярный полиэтилен
Рекомендовано: высокоабразивные агрессивные среды, пульпы, растворы, сухие смеси, цемент.
Радиоактивные среды.
Не рекомендовано: агрессивные среды при T>60oC.
PEEK ((-40...+300oC) полиэфирэфирэфиркетон
Рекомендовано: горячая вода и пар, абразивные и агрессивные среды, полимеризующиеся среды,
табачное производство.
Не рекомендовано: фтор-, хлор-, фенол содержащие среды.

Технические данные.pdf
