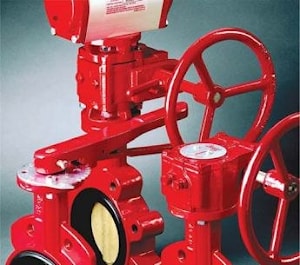

Ручные приводы Bray серии 01/04/05/ предназначены для ручного управления запорным органом трубопроводной арматуры. Они могут быть использованы для открытия-закрытия, а также для простейшего регулирования потока среды.
Длина рычага (рукоятки) и диаметр маховика редуктора рассчитаны на усилие оператора в пределах от 50 до 300 Нм, которое может приложить к приводу физически нормально развитый человек.
Ручные приводы Bray монтируются непосредственно на фланец затворов и кранов BRAY и имеют антикоррозионное покрытие, защищающее ручной
привод от коррозии и воздействия окружающей среды.
Серия 01 -
рукоятки для дисковых затворов
Серия имеет несколько типоразмеров в зависимости от условного диаметра затвора. Рукоятки имеют визуальный указатель положения и пружинный механизм, обеспечивающий фиксацию затвора в крайних и промежуточных положениях. Возможна блокировка рукояток в установленном положении при помощи навесного замка. Возможна установка метки на растровой шайбе для фиксации определенного положения затвора.
Серия 04 -
ручные редукторы
Для управления затворами больших диаметров, а также для плавного изменения положения рабочего органа затвора применяются червячные редукторы. Редукторы устанавливаются на затворы DN 50...2400. Самосмазывающийся редуктор имеет функцию самоторможения. Предусмотрены стопорные винты для настройки конечных положений затвора, а также визуальный индикатор положения затвора. В зависимости от условий эксплуатации выбирается степень пылевлагозащиты и тип антикоррозионного покрытия редуктора
Серия 05 -
ручные дублеры
Ручной дублер не является самостоятельным органом управления арматурой, а применяется, когда по характеру технологического процесса в целях сохранения его непрерывности требуется ручное вмешательство при отказе работы основного привода или при временном прекращении подачи энергии.
Ручные дублеры является полуавтоматическими. Для перехода на ручное управление необходимо при помощи рычага отключить муфту основного привода, а затем можно работать маховиком дублера. После восстановления подачи энергии редуктор дублера автоматически отключается, предупреждая этим возможность травмирования оператора. В зависимости от условий эксплуатации выбирается степень пылевлагозащиты и тип антикоррозионного покрытия редуктора
По желанию заказчика трубопроводная арматура Bray может комплектоваться ручными дублерами производителей:
ROTORK, Master Gear, Pro-Gear...
