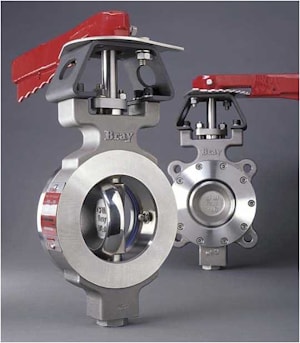

Высокопроизводительные затворы Bray серии 40...45 самого высокого класса с двойным эксцентриситетом благодаря конструктивным особенностям и большому выбору материалов гарантирует почти универсальную возможность применения этих затворов. Вакуум или высокое давление, низкие температуры или пар, газы, абразивные среды, агрессивные среды, огне- и взрывоопасные среды - для каждого случая предлагается соответствующее решение. Конструкция затвора допускает использование как для перекрытия потока, так и для регулирования его расхода (запорно-регулирующая арматура).
При этом затворы способны выдерживать интенсивные нагрузки и большое количество рабочих циклов (гарантированно 1 000 000 циклов). Затвор обеспечивает абсолютную герметичность в обоих направлениях.
По сравнению с традиционной арматурой (шаровые краны, вентили, клапаны) затворы этих серий имеют значительно меньшие размеры и массу. В дополнение к этому требуемый момент вращения также существенно ниже, чем у традиционных аналогов. Благодаря этому существенно сокращаются затраты при покупке, монтаже, эксплуатации и техобслуживании арматуры и приводов.
Серия 40 - с центрирующими проушинами PN16
Серия 41 - с резьбовыми проушинами PN16
Серия 42 - с центрирующими проушинами PN25/40
Серия 43 - с резьбовыми проушинами PN25/40
Серия 44 - с центрирующими проушинами PN63/100
Серия 45 - с резьбовыми проушинами PN63/100
Cryogenic - криогенное исполнение BS 6364
*Опция - исполнение по стандарту ANSI/ASME
Технические характеристики:
| Условный проход DN | 65...1500 мм |
| Условное давление PN | 16/25/40/63 бар |
| Макс. давление | серия 40/41 - 20 Bar
серия 42/43 - 50 Bar
серия 44/45 - 100 Bar |
| Температура рабочей среды | -40...+360oC (в зависимости от материалов затвора) |
| Климатическое исполнение | У, УХЛ, Т, ТМ, ТВ,
согласно ГОСТ 15150-69 |
| Класс герметичности | А (нет видимых протечек),
согласно ISO 5208:2008, ГОСТ Р 54808-2011 |
| Макс. скорость потока среды | Жидкости- 5 м/с или газы- 70 м/с |
| Направление подачи рабочей среды | любое |
| Присоединение | бесфланцевое стяжное, между
фланцами трубопровода |
| Установочное положение | любое, кроме положения
штоком вниз |
| Ответные фланцы | согласно DIN EN 1092; ISO 7005; ГОСТ 12820-80; ГОСТ 12821-80; ГОСТ 12815-80; ГОСТ Р 54432-2011
|
Спецификация материалов:
| Корпус | Углеродистая сталь ASTM A216 WCB
Углеродистая сталь низкотемпературная ASTM A352 LCC
Нержавеющая сталь ASTM A351CF8M
Нержавеющая сталь "Дуплекс" ASTM A890 Grade 4A
Нержавеющая сталь "Супердуплекс" ASTM A890 Grade 5A
Сплавы: Titanium, Hastelloy, Monel, Alloy 20, NAB, AB
Антикоррозионная защита корпуса - фосфатирование |
| Диск | Нержавеющая сталь ASTM A351CF8M
Нержавеющая сталь "Дуплекс" ASTM A890 Grade 4A Нержавеющая сталь "Супердуплекс" ASTM A890 Grade 5A
Сплавы: Titanium, Hastelloy, Monel, Alloy 20, NAB, AB |
| Шток | Нержавеющая сталь ASTM A564 630 Type17-4ph
Нержавеющая сталь "Дуплекс" ASTM A890 Grade 4A
Нержавеющая сталь "Супердуплекс" ASTM A890 Grade 5A
Сплавы: Titanium, Hastelloy, Monel, Inconel |
| Cедло | RTFE (-40...+260оС) уплотнительное кольцо из усиленного PTFE с силиконовым амортизатором
Inconel (-40...+360оС) уплотнительное кольцо из Inconel с графитовой вставкой |
| Привод затвора | рукоятка / редуктор / пневмопривод / электропривод Присоединительные размеры согласно ISO 5211:2001 |
| Дополнительное оборудование (опции) | сигнализатор конечных положений / позиционер / пневмораспределитель / фильтр-регулятор / ручной дублер / удлинитель штока
|
Технические данные.pdf
