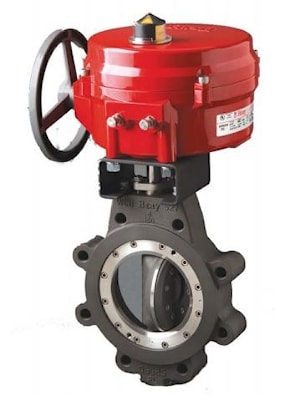

Электрические приводы Bray серии 70 имеют компактные размеры, надежны в работе, легко настраиваются и интегрируются в систему
автоматизации.
Основу привода составляет высокомоментный мотор переменного тока. Обеспечена защита мотора от перегрузки. Все версии приводов имеют встроенный ручной дублер с маховиком и индикатор положения.
Базовая модель привода любого типоразмера оснащена выключателями конечных положений, защитой от образования конденсата и механическими ограничителями хода. Как опции доступны: моментные выключатели, позиционер, блок локального управления.
Для задач, где необходимо осуществлять регулирование в базовый привод устанавливается плата SERVOOPRO с различными вариантами входного сигнала: 4...20 мА, 0...10 V, потенциометр.
Характеристика регулирования - линейная. Сигнал обратной связи: 4...20 мА или сигнал с потенциометра.
Технические характеристики:
| Модельный ряд | 8 типоразмеров |
| Выходной момент | 34...730 Нм |
| Режим двигателя | S2 - 15 мин (On-Off)
S4 - 25% (Регулирование) |
| Частота включения | Макс.500 пуск/час |
| Время поворота на 90o | 6...30 с |
| Напряжение питания | 24 / 220 V AC |
| Концевые выключатели | 2*SPDT 10A 220V AC |
| Моментные выключатели | 2*SPDT 10A 220V AC |
| Модуль регулирования | SERVO-PRO |
| Присоединение к арматуре | согласно ISO5211 |
| Температурный диапазон | -20...+50oС |
| Степень пылевлагозащиты | IP65 |
| Материал корпуса | алюминий |
