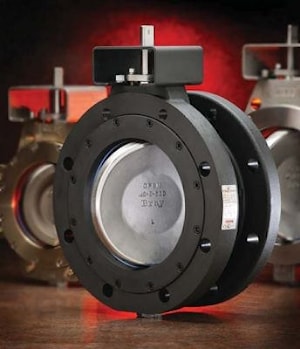

Высокопроизводительные затворы Bray серии 4A/4B/4C высшего класса с двойным эксцентриситетом благодаря конструктивным особенностям и большому выбору материалов гарантируют почти универсальную возможность применения этих затворов. Вакуум или высокое давление, низкие температуры или пар, газы, абразивные среды, агрессивные среды, огне- и взрывоопасные среды - для каждого случая предлагается соответствующее решение.
Конструкция затвора допускает использование как для перекрытия потока, так и для регулирования его расхода (запорно-регулирующая арматура).
При этом затворы способны выдерживать интенсивные нагрузки и большое количество рабочих циклов (гарантированно 1 000 000 циклов). Затвор обеспечивает абсолютную герметичность в обоих направлениях.
По сравнению с традиционной арматурой (шаровые краны, вентили, клапаны) затворы этих серий имеют значительно меньшие размеры и массу. В дополнение к этому требуемый момент вращения также существенно ниже, чем у традиционных аналогов. Благодаря этому существенно сокращаются затраты при покупке, монтаже, эксплуатации и техобслуживании арматуры и приводов.
Серия 4A - корпус фланцевый PN16
Серия 4B - корпус фланцевый PN25/40
Серия 4C - корпус фланцевый PN40/63 (с 2013г.)
*Опция исполнение по стандарту ANSI/ASME
Технические характеристики:
| Условный проход DN | 80…500 мм |
| Условное давление PN | 16/25/40/63 бар |
| Макс. давление | серия 4A - 20 Bar
серия 4B - 50 Bar
серия 4С - 100 Bar |
| Температура рабочей среды | -40...+450oC (в зависимости от материалов затвора) |
| Климатическое исполнение | У, УХЛ, Т, ТМ, ТВ,
согласно ГОСТ 15150-69 |
| Класс герметичности | А (нет видимых протечек),
согласно ISO 5208:2008, ГОСТ Р 54808–2011 |
| Макс. скорость потока среды | жидкости: 5 м/с
газы: 70 м/с |
| Направление подачи рабочей среды | любое |
| Строительная длина | согласно DIN EN 558 Ряд 13 |
| Присоединение | фланцевое |
| Установочное положение | любое, кроме положения штоком вниз |
| Ответные фланцы | согласно DIN EN 1092; ISO 7005;
ГОСТ 12820-80; ГОСТ 12821-80;
ГОСТ 12815-80; ГОСТ Р 54432-2011
|
Спецификация материалов:
| Корпус | Углеродистая сталь ASTM A216 WCB*
Углеродистая сталь низкотемпературная ASTM A352 LCC*
Нержавеющая сталь ASTM A351CF8M
Нержавеющая сталь "Дуплекс" ASTM A890 Grade 4A
Нержавеющая сталь "Супердуплекс" ASTMA890 Grade5A
Сплавы: Titanium, Hastelloy, Monel, Alloy 20, NAB, AB
* Антикоррозионная защита корпуса-фосфатирование |
| Диск | Нержавеющая сталь ASTM A351CF8M
Нержавеющая сталь "Дуплекс" ASTM A890 Grade 4A
Нержавеющая сталь "Супердуплекс" ASTMA890 Grade5A
Сплавы: Titanium, Hastelloy, Monel, Alloy 20, NAB, AB |
| Шток | Нержавеющая сталь ASTM A564 630 Type17-4ph
Нержавеющая сталь "Дуплекс" ASTM A890 Grade 4A
Нержавеющая сталь "Супердуплекс" ASTMA890 Grade5A
Сплавы: Titanium, Hastelloy, Monel, Inconel |
| Эластичное седло | RTFE ((-40...+260oC) уплотнительное кольцо из усиленного PTFE с силиконовым амортизатором
Inconel ((-40...+360oC) уплотнительное кольцо из Inconel с графитовой вставкой |
| Привод затвора | рукоятка / редуктор / пневмопривод / электропривод
Присоединительные размеры согласно ISO 5211:2001 |
| Дополнительное оборудование (опции) | сигнализатор конечных положений / позиционер /пневмораспределитель / фильтрррегулятор /ручной дублер / удлинитель штока |
Технические данные.pdf
