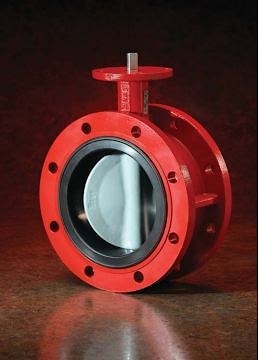

Затвор поворотный дисковый Bray серии 3A(H)

Дисковые поворотные затворы Bray серии 3A(H) являются экономичным решением для общепромышленного применения в системах водо- и теплоснабжения, вентиляции и кондиционирования, пожаротушения.
Конструкция затвора допускает использование как для перекрытия потока, так и для регулирования его расхода (запорно-регулирующая арматура).
В зависимости от применяемых материалов возможна эксплуатация затворов на жидких, вязких, сухих и газообразных средах, абразивных и агрессивных средах, в широком диапазоне режимов температура-давление, для вакуума.
Фланцевое исполнение позволяет легко установить затвор вместо отработавших свой ресурс задвижек и клапанов.

Серия 3A - фланцевое исполнение PN10
Серия 3AH - фланцевое исполнение PN16
*Опция исполнение по стандарту ANSI/ASME

Технические характеристики:

Условный проход DN	50…500 мм
Условное давление PN	10/16 бар
Макс. давление	серия 3A - 12,1 Bar для DN 50…DN500 серия 3AH - 17,2 Bar для DN 50…DN500
Температура рабочей среды	-40...+204oC (в зависимости от материалов затвора)
Климатическое исполнение	У, УХЛ, Т, ТМ, ТВ, согласно ГОСТ 15150069
Класс герметичности	А (нет видимых протечек), согласно ISO 5208:2008, ГОСТ Р 54808–2011
Макс. скорость потока среды	жидкости: 9 м/с газы: 54 м/с
Направление подачи рабочей среды	любое
Строительная длина	согласно DIN EN 558 Ряд 13
Присоединение	фланцевое
Установочное положение	любое, кроме положения штоком вниз
Ответные фланцы	согласно DIN EN 1092; ISO 7005; ГОСТ 12820-80; ГОСТ 12821-80; ГОСТ 12815-80; ГОСТ Р 54432-2011

Спецификация материалов:

Корпус	Серый чугун ASTM A126 Class B* Высокопрочный чугун ASTM A395 Gr 60-40-18* Углеродистая сталь ASTM A216 WCB* Углеродистая сталь низкотемпературная ASTM A352 LCC* * Антикоррозионное защитное покрытие корпуса Polyeste
Диск	Высокопрочный чугун ASTM A536 с футеровкой Nylon11* *Nylon 11 - технополимер, с высокой стойкостью к коррозии и истиранию. Экономичный материал Нержавеющая сталь ASTM A351 CF8M Алюминиевообронзовый сплав ASTM B148&954
Шток	Нержавеющая сталь ASTM A276 Type 316 Нержавеющая сталь ASTM A582 Type 416
Эластичное седло	EPDM ((-40...+121oC) этиленнпропиленндиеновый каучук Рекомендовано: холодная/горячая/морская вода, воздух, спирты, кислотные, щелочные, соляные растворы, пищевые среды, сыпучие среды. Не рекомендовано: углеводороды, масла, скипидар NBR ((-18...+100oC) бутадиенннитрильный каучук Рекомендовано: углеводороды (нефть, бензин, дизельное топливо, масла), газы и их смеси (пропан, бутан, метан) пищевые среды, сыпучие среды. Не рекомендовано: кислотные и щелочные растворы, аммиак, ацетон, горячий воздух. FKM (Viton) ((-18...+204oC) фторкаучук Рекомендовано: спирты, эфиры, углеводороды при высокой температуре (нефть, бензин, дизельное топливо, масла), концентрированные кислоты. Не рекомендовано: горячая вода и пар, аммиак, ацетон, щелочные растворы.
Привод затвора	рукоятка / редуктор / пневмопривод / электропривод Присоединительные размеры согласно ISO 5211:2001
Дополнительное оборудование (опции)	сигнализатор конечных положений / позиционер / пневмораспределитель / фильтрррегулятор / ручной дублер / удлинитель штока

Технические данные.pdf
