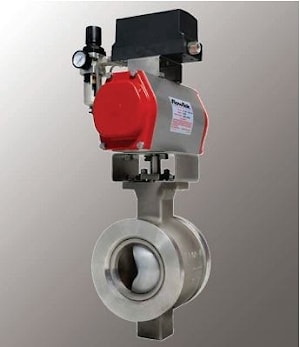

Сегментные шаровые краны серии Flow-Tek S19 предназначены для широкого спектра промышленных применений:
- целлюлозно-бумажная промышленность
- текстильная промышленность
- энергетика
- нефтепереработка и нефтехимия
- химическая промышленность
- лакокрасочная промышленность
- добыча и переработка минерального сырья
Конструкция крана обеспечивает абсолютную герметичность, низкое гидродинамическое сопротивление, малый крутящий момент, долгий срок службы и высокую ремонтопригодность.
Сегментные шаровые краны обладают высоким Kv (пропускной способностью). Предназначены для работы в режиме регулирования с равнопроцентной
характеристикой в диапазоне 300:1, а также для режима дросселирования и режима отсечки.
Рабочие среды: жидкости, газы, суспензии.
Для тяжелых и экстремальных рабочих условий (высокая температура, загрязненная рабочая среда, пульпы и растворы) предлагается версия сегментного шарового крана с металлическим седлом и сегментом, имеющим специальное покрытие, увеличивающее стойкость к истиранию и воздействию химических веществ.
Серия S19 - корпус межфланцевый DIN PN16/25/40
Серия S19 - корпус фланцевый ANSI Class 150/300
Технические характеристики:
| Условный проход DN | 25…300 (1"...12") |
| Условное давление PN | 16 / 25 / 40 бар
Class 150/300 |
| Температура рабочей среды | -40...+260oC (в зависимости от материалов затвора) |
| Климатическое исполнение | У, УХЛ, Т, ТМ, ТВ,
согласно ГОСТ 15150-69 |
| Класс герметичности | - для кранов с TekkFill - VI class
- для кранов с 316SS - IV class
согласно IEC 60534-4, ANSI/FCI 70-2 2006I |
| Направление подачи рабочей среды | одностороннее |
| Строительная длина | согласно IEC 534-3-2 (ISA 75.04 |
| Присоединение | межфланцевое / фланцевое |
| Ответные фланцы | согласно DIN EN 1092; ISO 7005;
ГОСТ 12820-80; ГОСТ 12821-80;
ГОСТ 12815-80; ГОСТ Р 54432-2011 |
| Привод крана | рукоятка / редуктор / пневмопривод / электропривод
Присоединительные размеры согласно ISO 5211:2001 |
| Дополнительное оборудование (опции) | сигнализатор конечных положений / позиционер / пневмораспределитель / фильтрррегулятор /ручной дублер / удлинитель штока |
Спецификация материалов: | Корпус | Углеродистая сталь ASTM A216 WCB
Нержавеющая сталь ASTM A351CF8M |
| Шар (сегмент) | Нержавеющая сталь ASTM A351CF8M
*Опция: твердое анодирование |
| Шток | Нержавеющая сталь ASTM A564 Type 630 (17-4PH) |
| Седло | TekkFil ((-40...+260oC) TFM с графитовым наполнителем
Рекомендовано: насыщенный пар, абразивные и агрессивные среды. Мономеры (стирол, бутадиен).
Процессы с высокой цикличностью On-Off.
Не рекомендовано: расплавы щелочных металлов.
Класс герметичности A, согласно ISO 5208:2008 или класс VI, согласно IEC 60534-4/ANSI/FCI 70-2
316SS/Stellite HardFacing ((-40...+260oC) металлическое седло с твердосплавным покрытием.
Рекомендовано: экстремальные рабочие условия, высокая температура, наличие твердых примесей,
абразивные, эроззинные, коррозионные среды.
Класс герметичности B, согласно ISO 5208:2008 или класс IV, согласно IEC 60534-4/ANSI/FCI 70-2 |
