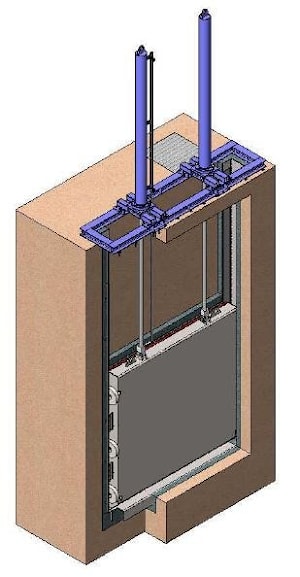

Однонаправленный или двунаправленный шиберный затвор серии VM предназначен для жидких сред, не содержащих примесей или содержащих взвешенные частицы незначительных размеров.
Особенности конструкции:
Затвор предназначен для больших секций с повышенными водными нагрузками.
Конструкция обшивки с боковыми колесами облегчает работу затвора при повышенных нагрузках со стороны воды.
Конструкция затвора: квадратная или прямоугольная.
Возможность однонаправленного или двунаправленного варианта.
Возможно использование различных материалов уплотнений.
Закладывается в бетон или крепится к стене с помощью анкерных или специальных креплений на основе клеев.
Область применения:
предприятия водоподготовки;
системы орошения;
гидроэлектростанции;
трубопроводы.
Технические данные:
| Размеры | от 500 x 500 до 5000 x 5000
|
Применяемые материалы:
| Поз. | Описание |
| 1. | КОРПУС |
| 2. | ЩИТ |
| 3. | СЕДЛОВОЕ УПЛОТНЕНИЕ |
| 4. | НАКЛАДКА |
| 5. | НАПРАВЛЯЮЩИЕ |
| 6. | КЛИНЬЯ |
| 7. | ОСЬ КОЛЕСА |
| 8. | СТОПОР ФЛАНЦА |
| 9. | КОЛЕСА |
| 10. | ВТУЛКА КОЛЕСА |
| 11. | СТОПОРНОЕ КОЛЬЦО |
| 12. | ПАЛЕЦ ШАРНИРА |
| 13. | СТОПОРНАЯ ПЛАСТИНА |
| 14. | ШАРНИР |
| 15. | ВТУЛКА ШАРНИРА |
| 16. | СТЕРЖЕНЬ |
| 17. | ОПОРНАЯ НАПРАВЛЯЮЩАЯ |
| 18. | БОЛТЫ
|
Варианты исполнения:
