Двунаправленная шиберно‐ножевая задвижка вафельного типа серии GL предназначена для работы в горнодобывающей промышленности, на линиях для транспортировки жидкостей с суспензией твердых частиц, например, воды с содержанием грязи, камней и пр. Кроме того, задвижка может применяться для абразивных жидких продуктов, используемых в химической промышленности, и в системах сточных вод.
Особенности конструкции:

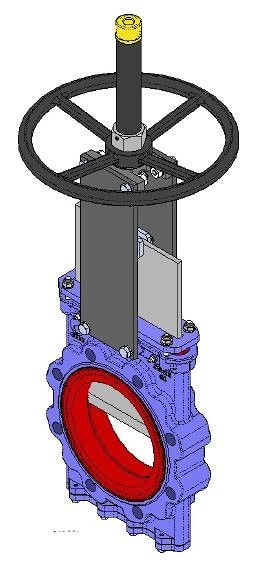

Двунаправленная шиберно‐ножевая задвижка вафельного типа.
Корпус цельный, «моноблок», из литого чугуна.
Нож из нержавеющей стали. Две резиновые вставки.
Высокая пропускная способность при низких потерях давления.
Возможно использование различных материалов уплотнений.
Область применения:
Горнодобывающая промышленность;
Обработка сточных вод;
Электростанции;
Теплоэлектростанции;
Предприятия энергетического сектора;
Химические предприятия.
Технические данные:
| Размеры | от DN50 до DN1400 |
| Рабочее давление | от DN50 до DN600 давление 10 кг/см.кв |
от DN700 до DN1400 давление 6 кг/см.кв
|
Применяемые материалы:
| Компонент | Исполнение из чугуна | Исполнение из нержавеющей стали |
| Поз.№ 1.Корпус | GJS‐500 | CF8M |
| Поз.№ 2.Нож | AISI304 | AISI316 |
| Поз.№ 3. Сальник | СТАЛЬ | AISI316 |
| Поз.№ 4. Уплотнение набивки | НАТУРАЛЬНЫЙ КАУЧУК | НАТУРАЛЬНЫЙ КАУЧУК |
| Поз.№ 5. Набивка сальника | ПРОМАСЛЕННАЯ ЛЕНТА | ПРОМАСЛЕННАЯ ЛЕНТА |
| Поз.№ 6. Нижние Заглушки | СТАЛЬ | AISI316 |
| Поз.№ 7. Втулка | НАТУРАЛЬНЫЙ КАУЧУК | НАТУРАЛЬНЫЙ КАУЧУК |
| Поз.№ 8. Опорные пластины | СТАЛЬ | СТАЛЬ |
| Поз.№ 9. Шток | AISI303 | AISI303 |
| Поз.№10. Траверса | GJS‐500 | GJS‐500 |
| Поз.№11. Гайка штока | БРОНЗА | БРОНЗА |
| Поз.№12. Маховик | GJS‐500 | GJS‐500 |
| Поз.№13. Стопорная гайка | СТАЛЬ | СТАЛЬ |
| Поз.№14. Гайка колпака | ЦИНК 5.6 | ЦИНК 5.6 |
| Поз.№15. Колпак | СТАЛЬ | СТАЛЬ |
| Поз.№16. Защитная заглушка | ПЛАСТМАССА | ПЛАСТМАССА |
| Поз.№17. Смaзoчнoe ycтpoйcтвo (опция) | СТАЛЬ | СТАЛЬ
|

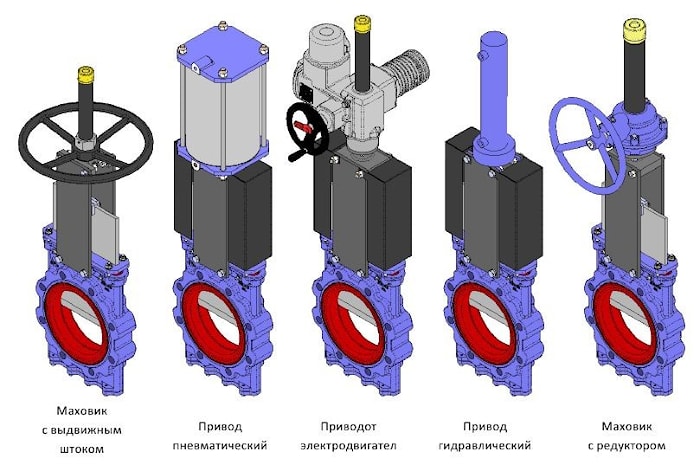

Варианты исполнения:
