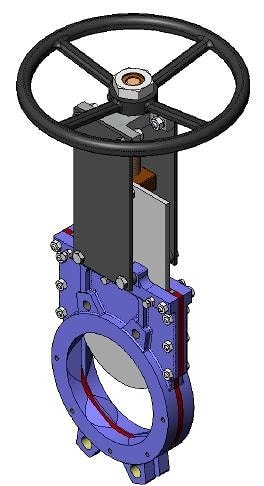

Двунаправленная шиберно‐ножевая задвижка "вафельного" типа серии UB предназначена для работы с чистыми жидкостями либо с жидкостями с незначительным содержанием твердых частиц.
Особенности конструкции:
Двунаправленная шиберно‐ножевая задвижка "вафельного" типа.
Чугунный корпус состоит из двух частей, скрепляемых болтами, с внутренними направляющими ножа для его беспрепятственного скольжения в процессе эксплуатации.
Высокая пропускная способность при низких потерях давления.
Возможно использование различных материалов уплотнений и набивки сальника.
Область применения:
Сушильные установки.
Целлюлозно‐бумажная промышленность.
Предприятия водоподготовки.
Химические заводы.
Пищевая промышленность.
Горнодобывающая промышленность.
Нефтедобывающая промышленность.
Перекачка загрязненных жидкостей.
Технические данные:
| Размеры | от DN50 до DN2000 |
| Рабочее давление | от DN50 до DN250 давление 10 кг/см.кв |
| DN300 и DN350 давление 8/10 кг/см.кв |
| DN400 и DN450 давление 6/10 кг/см.кв |
| DN500 и DN600 давление 5/10 кг/см.кв |
| от DN700 до DN1400 давление 2/4/6/10 кг/см.кв |
от DN1600 до DN2000 давление 2/4/6 кг/см.кв
|
Применяемые материалы:
| Компонент | Исполнение из чугуна | Исполнение из нержавеющей стали |
| Поз.№ 1. Корпус | GJS‐500 | CF8M |
| Поз.№ 2. Нож | AISI304 / DUPLEX | AISI316 / DUPLEX |
| Поз.№ 3. Уплотнительная рейка | AISI304 | AISI316 |
| Поз.№ 4. Соединительное уплотнение | ЭПДМ | ЭПДМ |
| Поз.№ 5. Уплотнение | ЭПДМ + СТАЛЬ | ЭПДМ + СТАЛЬ |
| Поз.№ 6. Седло | –– | RCH 1000 |
| Поз.№ 7. Опорная пластина | S275JR | S275JR |
| Поз.№ 8. Гайка штока | БРОНЗА | БРОНЗА |
| Поз.№ 9. Шток | AISI303 | AISI303 |
| Поз.№10. Траверса | GJS‐500 | GJS‐500 |
| Поз.№11. Гайка штока | БРОНЗА | БРОНЗА |
| Поз.№12. Стопорная гайка | СТАЛЬ | СТАЛЬ |
| Поз.№13. Маховик | GJS‐500 | GJS‐500 |
| Поз.№14. Гайка | ЦИНК 5.6 | ЦИНК 5.6
|
Варианты исполнения:
Технические данные.pdf
