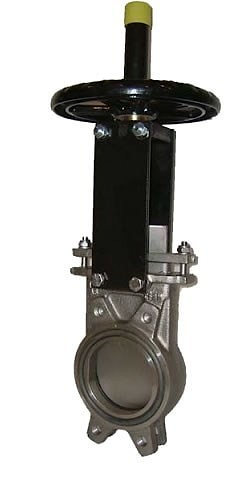

Однонаправленная шиберно‐ножевая задвижка вафельного типа серия А предназначена для перекачки жидкостей с содержанием твердых частиц во взвешенном состоянии до 5%. Для подачи самотеком сухих твердых веществ рекомендуется устанавливать задвижку таким образом,чтобы стрелка на корпусе указывала
в направлении, обратном направлению потока.
Особенности конструкции:
Цельный литой корпус с опорным и направляющими ножа и уплотняющими клиньями.
Высокая пропускная способность при низких перепадах давления.
Возможно использование различных материалов уплотнений и набивки сальника.
Стрелка на корпусе указывает направление потока.
Область применения:
целлюлозно‐бумажная промышленность;
горнодобывающая промышленность;
элеваторы;
химические заводы;
пищевая промышленность;
перекачивание сыпучих материалов;
обработка сточных вод.
Технические данные:
| Размеры | DN 50-DN 2000 мм |
| Рабочее давление | от DN 50 до DN 150 давление 10 кгс/см.кв |
| DN 200 давление 8 кгс/см.кв |
| от DN 250 до DN 300 давление 6 кгс/см.кв |
| от DN 350 до DN 400 давление 5 кгс/см.кв |
| от DN 450 до DN 600 давление 4 кгс/см.кв |
| от DN 700 до DN 1400 давление 2кгс/см.кв |

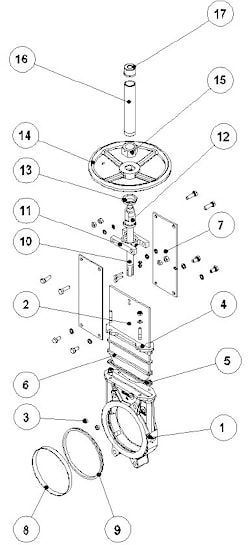

Применяемые материалы:
| Компонент | Исполнение из чугуна | Исполнение из нержавеющей стали |
| Поз.№ 1.Корпус | GJL-250 | CF8M |
| Поз.№ 2.Нож | AISI304 | AISI316 |
| Поз.№ 3.Направляющая ножа | RCH1000 | RCH1000 |
| Поз.№ 4.Сальник | GJS-500 | CF8M |
| Поз.№ 5.Набивка сальника | СИНТ. +ПТФЭ | СИНТ. +ПТФЭ |
| Поз.№ 6.Прокладка | ЭПДМ | ЭПДМ |
| Поз.№ 7.Опорные пластины | S275JR | S275JR |
| Поз.№ 8.Кольцо | AISI316 | AISI316 |
| Поз.№ 9.Уплотнение | ЭПДМ | ЭПДМ |
| Поз.№10.Шток | AISI304 | AISI304 |
| Поз.№11.Траверса | СТАЛЬ | СТАЛЬ |
| Поз.№12.Гайка штока | БРОНЗА | БРОНЗА |
| Поз.№13.Контргайка | ST44.2+ цинк | ST44.2+ цинк |
| Поз.№14.Маховик | ЧУГУН С ШАРОВИДНЫМ ГРАФИТОМ | ЧУГУН С ШАРОВИДНЫМ ГРАФИТОМ |
| Поз.№15.Гайка | СТАЛЬ | СТАЛЬ |
| Поз.№16.Колпак | СТАЛЬ | СТАЛЬ |
| Поз.№17.Верхняя заглушка | ПЛАСТМАССА | ПЛАСТМАССА
|
Варианты исполнения:
Технические данные. pdf
