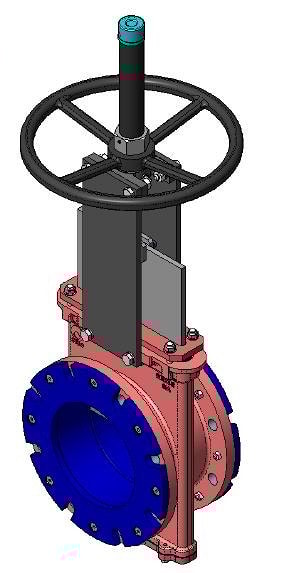

Двунаправленная шиберно‐ножевая задвижка серии GА предназначена для работы в горнодобывающей промышленности, на линиях для транспортировки жидкостей с суспензией твердых частиц, например воды с содержанием грязи,
камней и пр. Кроме того, задвижка может применяться для абразивных
жидких продуктов, используемых в химической промышленности,
и в системах сточных вод.
Особенности конструкции:
Двунаправленная шиберно-ножевая задвижка.
Задвижка предназначена для установки на торце трубопровода.
Корпус цельный, «моноблок», из литого чугуна.
Нож из нержавеющей стали. Две резиновые вставки.
Высокая пропускная способность при низких перепадах давления.
Возможно использование различных материалов уплотнений. .
Область применения:
Горнодобывающая промышленность;
Обработка сточных вод;
Электростанции;
Химические предприятия;
Предприятия энергетического сектора;
Теплоэлектростанции.
Технические данные:
| Размеры | DN 50-DN 2000 мм |
| Рабочее давление | от DN50 до DN600 давление 10 кг/см.кв |
| от DN700 до DN1400 давление 6 кг/см.кв |
DN1500 давление 2 кг/см.кв
|
Применяемые материалы:

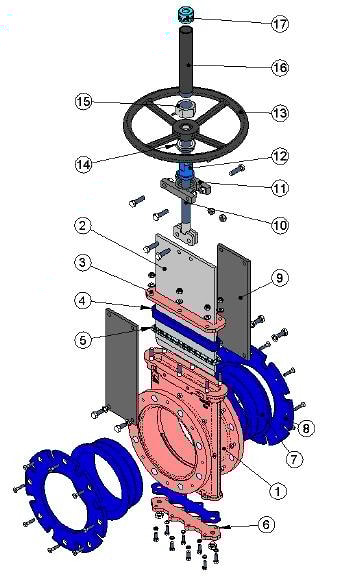

| Компонент | Исполнение из литейного чугуна | Исполнение из нержавеющей стали |
| Поз.№ 1.Корпус | GJS-500 | CF8M |
| Поз.№ 2.Нож | AISI304 | AISI316 |
| Поз.№ 3. Сальник | СТАЛЬ | AISI316 |
| Поз.№ 4. Уплотнение набивки | НАТУРАЛЬНЫЙ КАУЧУК | НАТУРАЛЬНЫЙ КАУЧУК |
| Поз.№ 5. Набивка сальника | ПРОМАСЛЕННАЯ НАБИВКА | ПРОМАСЛЕННАЯ НАБИВКА |
| Поз.№ 6. Нижняя крышка | СТАЛЬ | AISI316 |
| Поз.№ 7. Втулка | НАТУРАЛЬНЫЙ КАУЧУК | НАТУРАЛЬНЫЙ КАУЧУК |
| Поз.№ 8. Держатель втулки | НАТУРАЛЬНЫЙ КАУЧУК | НАТУРАЛЬНЫЙ КАУЧУК |
| Поз.№ 9. Опорные пластины | СТАЛЬ | СТАЛЬ |
| Поз.№10. Шток | AISI303 | AISI303 |
| Поз.№11. Траверса | GJS‐500 | GJS‐500 |
| Поз.№12. Гайка штока | БРОНЗА | БРОНЗА |
| Поз.№13. Маховик | GJS-500 | GJS-500 |
| Поз.№14. Стопорная гайка | СТАЛЬ | СТАЛЬ |
| Поз.№15. Гайка колпака | ЦИНК 5.6 | ЦИНК 5.6 |
| Поз.№16.Колпак | СТАЛЬ | СТАЛЬ |
| Поз.№17. Защитная заглушка | ПЛАСТМАССА | ПЛАСТМАССА
|

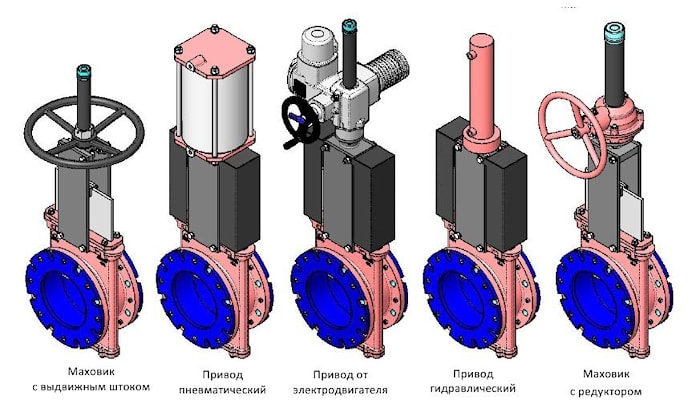

Варианты исполнения:
Технические данные. pdf
