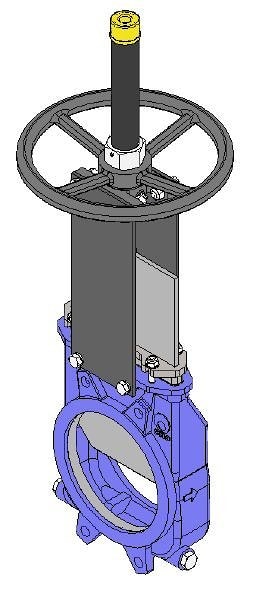

Однонаправленная шиберно‐ножевая задвижка вафельного типа серии F предназначена для работы с сухими материалами, такими как порошкообразные и гранулированные продукты и в основном используется для подачи самотеком сухих твердых продуктов.
Особенности конструкции:
Цельный литой корпус с опорными направляющими ножа и уплотняющими клиньями.
Высокая пропускная способность при низких перепадах давления.
Возможно использование различных материалов уплотнений и набивки сальника.
Стрелка на корпусе указывает направление потока.
Область применения:
Горнодобывающая промышленность;
Элеваторы;
Теплоэлектростанции;
Химические заводы;
Пищевая промышленность.
Технические данные:
| Размеры | от DN50 до DN1200 |
| Рабочее давление | от DN 50 до DN 150 давление 3 кгс/см.кв |
| от DN 200 до DN 300 давление 2 кгс/см.кв |
| от DN 350 до DN 400 давление 1,5 кгс/см.кв |
от DN 450 до DN 1200 давление 1 кгс/см.кв
|
| Компонент | Исполнение из чугуна | Исполнение из нержавеющей стали |
| Поз.№ 1.Корпус | GJL-250 | CF8M |
| Поз.№ 2.Нож | AISI304 | AISI316 |
| Поз.№ 3. Сальник | GJS‐500 | CF8M |
| Поз.№ 4. Опорные пластины | S275JR | S275JR |
| Поз.№ 5. Прокладка | ЭПДМ | ЭПДМ |
| Поз.№ 6. Кольцо | AISI316 | AISI316 |
| Поз.№ 7. Шток | AISI303 | AISI303 |
| Поз.№ 8. Траверса | СТАЛЬ | СТАЛЬ |
| Поз.№ 9. Маховик | GJS‐500 | GJS‐500 |
| Поз.№10. Гайка штока | БРОНЗА | БРОНЗА |
| Поз.№11. Стопорная гайка | F‐111 | F‐111 |
| Поз.№12. Уплотнение набивки | ЭПДМ | ЭПДМ |
| Поз.№13. Набивка сальника | СИНТ. + ПТФЭ | СИНТ. + ПТФЭ |
| Поз.№14. Заглушка нарезная (опция) | A‐2 | A‐4 |
| Поз.№15.Гайка | СТАЛЬ | СТАЛЬ |
| Поз.№16.Колпак | СТАЛЬ | СТАЛЬ |
| Поз.№17. Направляющая ножа | RCH1000 | RCH1000
|
Варианты исполнения:
Технические данные. pdf
