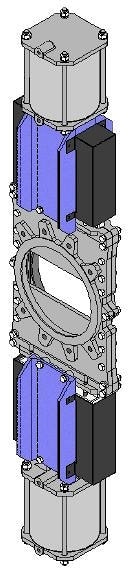

Однонаправленная шиберно‐ножевая задвижка серии TD конструктивно представляет собой два направленных друг к другу ножа , что обеспечивает высокую скорость открытия и закрытия.
Особенности конструкции:
Корпус состоит из двух частей, скрепляемых болтами, с внутренними
направляющими ножа для его беспрепятственного скольжения в процессе эксплуатации.
Имеет два противостоящих ножа, сходящихся на середине прохода,
а все изнашивающиеся компоненты легко заменимы.
Высокая пропускная способность при низких потерях давления.
Возможно использование различных материалов уплотнений и набивки сальника.
Область применения:
Целлюлозно‐бумажная промышленность.
Пульперы, очистители.
Легкие отходы типа пластика.
Технические данные:
| Размеры | от DN50 до DN1200 |
| Рабочее давление | от DN50 до DN250 давление 10 кг/см.кв |
| от DN300 до DN400 давление 6 кг/см.кв |
| DN450 давление 5 кг/см.кв |
| от DN500 до DN600 давление 4 кг/см.кв |
| DN700 давление 3 кг/см.кв |
от DN800 до DN1200 давление 2 кг/см.кв
|
Применяемые материалы:
| Компонент | Исполнение из стали | Исполнение из нержавеющей стали |
| Поз.№ 1А. Корпус | GJL‐250/A216WCB | CF8M |
| Поз.№ 1В. Контр‐корпус | GJL‐250/A216WCB | CF8M |
| Поз.№ 2. Нож | AISI304 | AISI316 |
| Поз.№ 3. Сальник | S275JR | AISI316 |
| Поз.№ 4. Опорные пластины | СТАЛЬ | СТАЛЬ |
| Поз.№ 5. Седловое уплотнение | ЭПДМ | ЭПДМ |
| Поз.№ 6. Армированное кольцо | CF8M | CF8M |
| Поз.№ 7. Набивка сальника | СИНТ. + ПТФЭ | СИНТ. + ПТФЭ |
| Поз.№ 8. Уплотнение набивки | ЭПДМ | ЭПДМ |
| Поз.№ 9. Уплотнение корпуса | КАРТОН | КАРТОН |
| Поз.№10. Вилка | СТАЛЬ | СТАЛЬ |
| Поз.№11. Пневмоцилиндр | РАЗЛ. | РАЗЛ. |
| Поз.№12. Защитные ограждения | СТАЛЬ | СТАЛЬ
|
Варианты исполнения:
