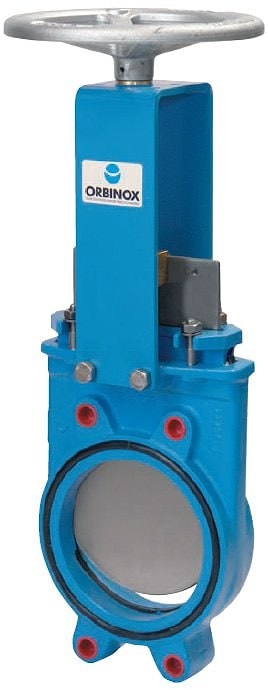

Межфланцевый шиберный (ножевой) затвор EB Ду 50-1200, Ру 2-10 :конструкция корпуса и седлового уплотнения ножевого затвора исключает возможность засорения затвора взвешенными твердыми частицами и позволяет использовать данную арматуру в таких отраслях промышленности как:
Целлюлозно-бумажная промышленность
Очистные сооружения
Пищевая промышленность
Горнодобывающая промышленность
Энергетика
Химическая промышленность и другие
Корпус : межфланцевый, цельнолитой из серого чугуна или нержавеющей стали.
Предусмотрены ребра жесткости на больших диаметрах для усиления конструкции.
Отлитые совместно с корпусом направляющие ножа обеспечивают надежное закрытие затвора, а также бесшумную и плавную работу.
Полнопроходное исполнение обеспечивает высокую пропускную способность и
минимальные потери давление. Внутренняя конструкция затвора исключает накопление посторонних частиц, затрудняющих закрытие.
Нож : стандартное исполнение из нержавеющей стали
Нож отполирован с обеих сторон для предотвращения защемления и повреждения седла.Специальная конструкция ножа исключает возможность защемления между ножом и уплотнением механических частиц, мешающих полному закрытию затвора.
По запросу материал ножа может быть изменен для применения на более высоких параметрах
| |
| 1. Корпус | GG-25 / CF8M |
| 2. Нож | AISI 304/ AISI 316 |
| 3. Седловое уплотнение | EPDM/ Nitril |
| 4. Уплотнение | Синтетическое волокно из PTFE |
| 5. Крышка сальника | Ø <= 300: чугун/ |
| Ø >= 350: алюминий |
| 6. Шток | AISI 303 |
| 7. Грузовая гайка | Латунь |
| 8. Бугель | Углеродистая сталь с эпоксидным покрытием |
| 9. Втулка | Латунь |
| 10. Шайба | Полиамид |
| 11. Пружинный штифт | Сталь по DIN 1481 |
| 12. Штурвал | Ø <= 310 мм: ковкий чугун/ |
| Ø >= 410: GG-25 (серый чугун) |
| |
