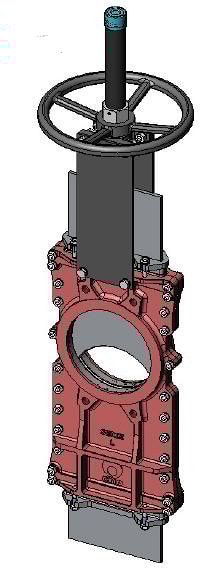

Двунаправленная шиберно‐ножевая задвижка серии L предназначена для перекачки
жидкостей с содержанием твердых частиц во взвешенном состоянии до 20%. Может также применяться для подачи самотеком твердых и порошкообразных веществ, поскольку режущая кромка в форме полумесяца позволяет отсекать потоки высокой плотности.
Особенности конструкции:
Двунаправленная шиберно‐ножевая задвижка.
Чугунный корпус состоит из двух частей, скрепляемых болтами, с внутренними направляющими ножа для его беспрепятственного скольжения в процессе эксплуатации.
Высокие расходы при низких перепадах давления.
Возможно использование различных материалов уплотнений и набивки сальника.
Расстояние между торцами (строительная длина) в соответствии со стандартом CMO.
Область применения:
Целлюлозно‐бумажная промышленность;
Горнодобывающая промышленность;
Химические заводы;
Пищевая промышленность;
Элеваторы;
Перекачивание сыпучих материалов
Обработка сточных вод.
Технические данные:
| Размеры | от DN50 до DN2000 |
| Рабочее давление | от DN50 до DN150 давление 10 кг/см.кв |
| DN200 давление 8 кг/см.кв |
| от DN250 до DN300 давление 6 кг/см.кв |
| от DN350 до DN400 давление 5 кг/см.кв |
| от DN450 до DN600 давление 3 кг/см.кв |
от DN700 до DN1400 давление 2 кг/см.кв
|
Применяемые материалы:
| Компонент | Исполнение из чугуна | Исполнение из нержавеющей стали |
| Поз.№ 1.Корпус | GJL‐250 | CF8M |
| Поз.№ 2.Нож | AISI304 | AISI316 |
| Поз.№ 3. Прокладка | КАРТОН | КАРТОН |
| Поз.№ 4. Сальник | GJS‐450 | CF8M |
| Поз.№ 5. Набивка сальника | СИНТ. + ПТФЭ | СИНТ. + ПТФЭ |
| Поз.№ 6. Прокладка | ЭПДМ | ЭПДМ |
| Поз.№ 7. Опорные пластины | S275JR | S275JR |
| Поз.№ 8. Кольцо | AISI316 | AISI316 |
| Поз.№ 9. Уплотнение | ЭПДМ | ЭПДМ |
| Поз.№10. Шток | AISI303 | AISI303 |
| Поз.№11. Траверса | СТАЛЬ | СТАЛЬ |
| Поз.№12. Гайка штока | БРОНЗА | БРОНЗА |
| Поз.№13. Контргайка | ST44.2 + ЦИНК | ST44.2 + ЦИНК |
| Поз.№14. Маховик | ЧУГУН С ШАРОВИДНЫМ ГРАФИТОМ | ЧУГУН С ШАРОВИДНЫМ ГРАФИТОМ |
| Поз.№15. Гайка | СТАЛЬ | СТАЛЬ |
| Поз.№16. Колпак | СТАЛЬ | СТАЛЬ
|

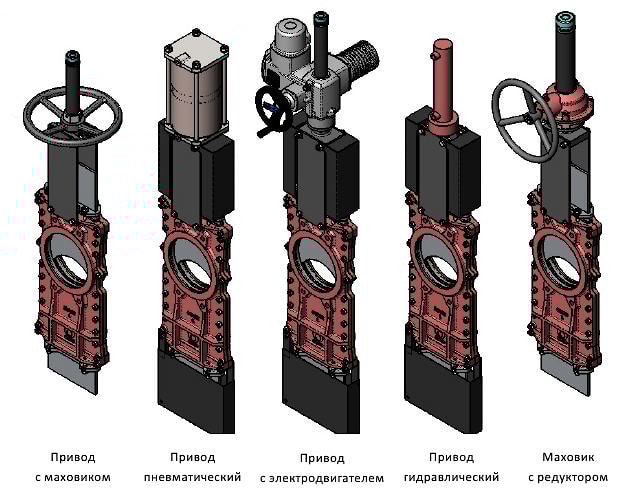

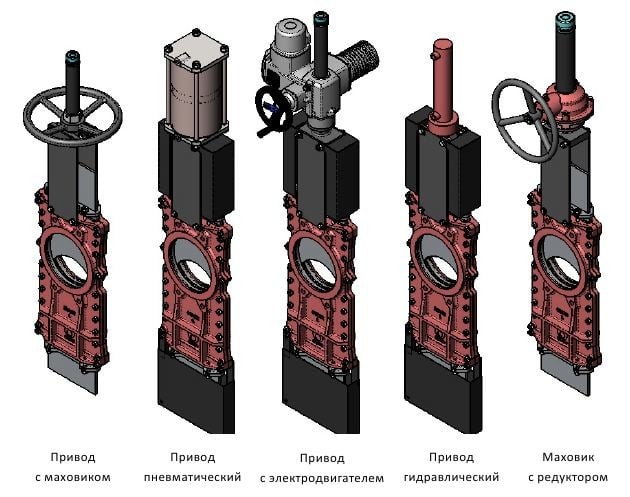

Варианты исполнения:
Технические данные.pdf
