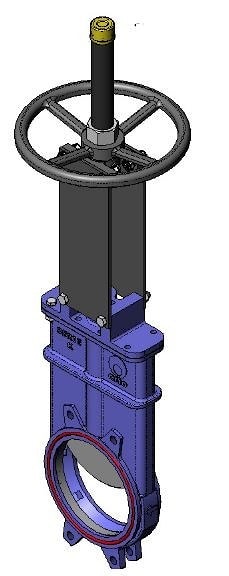

Однонаправленная шиберно‐ножевая задвижка серии K предназначена для перекачки жидкостей с содержанием твердых частиц во взвешенном состоянии до 5%. Для подачи самотеком сухих твердых веществ рекомендуется устанавливать задвижку таким образом, чтобы стрелка на корпусе указывала в направлении, обратном направлению потока.
Особенности конструкции:
Однонаправленная шиберно‐ножевая задвижка.
Цельный литой корпус с опорными направляющими ножа и уплотняющими клиньями.
Высокие расходы при низких перепадах давления.
Возможно использование различных материалов уплотнений и набивки сальника.
Стрелка на корпусе указывает направление потока.
Область применения:
Горнодобывающая промышленность;
Элеваторы;
Перекачивание сыпучих материалов;
Обработка сточных вод.
Пищевая промышленность;
Химические заводы;
Целлюлозно‐бумажная промышленность
Технические данные:
| Размеры | от DN50 до DN2000 |
| Рабочее давление | от DN50 до DN150 давление 10 кг/см.кв |
| DN200 давление 8 кг/см.кв |
| от DN250 до DN300 давление 6 кг/см.кв |
| от DN350 до DN400 давление 5 кг/см.кв |
| от DN450 до DN600 давление 3 кг/см.кв |
от DN‐700 до DN1400 давление 2 кг/см.кв
|
Применяемые материалы:
| ПОЗ. | ОПИСАНИЕ | GJL‐250 | CF8M |
| 1 | КОРПУС | GJL‐250 | CF8M |
| 2 | НОЖ | AISI ‐304 | AISI‐316 |
| 3 | ЗАГЛУШКА | GJL‐250 | CF8M |
| 4 | СЕДЛОВАЯ ПРОКЛАДКА | КАРТОН | КАРТОН |
| 5 | ГИЛЬЗА | НЕЙЛОН | НЕЙЛОН |
| 6 | ВЕРХНЯЯ ШАЙБА | AISI ‐304 | AISI‐316 |
| 7 | КОЛЬЦЕВАЯ ПРОКЛАДКА ВНУТР. | НИТРИЛ | НИТРИЛ |
| 8 | КОЛЬЦЕВАЯ ПРОКЛАДКА ВНЕШ. | НИТРИЛ | НИТРИЛ |
| 9 | КОЛЬЦЕВАЯ ПРОКЛАДКА | НИТРИЛ | НИТРИЛ |
| 10 | СЕДЛО | RCH 1000 | RCH 1000 |
| 11 | ОПОРНАЯ ПЛАСТИНА | S275JR | S275JR |
| 12 | БОЛТ | ЦИНК 5.6 | A‐2 |
| 13 | ШАЙБА | ЦИНК 5.6 | A‐2 |
| 14 | ГАЙКА | ЦИНК 5.6 | A‐2 |
| 15 | БОЛТ | ЦИНК 5.6 | A‐4 |
| 16 | ШАЙБА | ЦИНК 5.6 | A‐4 |
| 17 | ГАЙКА | ЦИНК 5.6 | A‐4 |
| 18 | УПЛОТНЕНИЕ | ЭПДМ | ЭПДМ |
| 19 | КОЛЬЦО | AISI‐316 | AISI‐316
|
Варианты исполнения:
