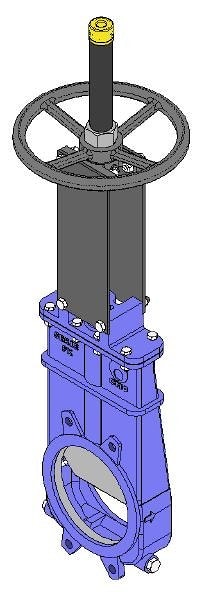

Однонаправленная шиберно‐ножевая задвижка вафельного типа серии FK предназначена для работы с сухими материалами, такими как порошкообразные и гранулированные продукты. Благодаря полной внешней герметичности данная задвижка рекомендуется для
работы с токсичными и опасными веществами и в основном используется для подачи самотеком сухих твердых продуктов.
Особенности конструкции:
Однонаправленная шиберно‐ножевая задвижка вафельного типа.
Цельный чугунный корпус с внутренними направляющими ножа для его беспрепятственного скольжения в процессе эксплуатациии уплотняющими клиньями.
Высокая пропускная способность при низких перепадах давления.
В нижней части корпуса находятся два отверстия для очистки.
Возможно использование различных материалов уплотнений и набивки сальника.
Стрелка на корпусе указывает направление потока.
Область применения:
Горнодобывающая промышленность;
Элеваторы;
Химические заводы;
Теплоэлектростанции;
Пищевая промышленность;
Сушильные установки.
Технические данные:
| Размеры | от DN50 до DN1200 |
| Рабочее давление | от DN50 до DN150 давление 3 кг/см.кв |
| от DN200 до DN300 давление 2 кг/см.кв |
| от DN350 до DN400 давление 1,5 кг/см.кв |
от DN450 до DN1200 давление 1 кг/см.кв
|
Применяемые материалы:
| Компонент | Исполнение из чугуна | Исполнение из нержавеющей стали |
| Поз.№ 1.Корпус | GJL‐250 | CF8M |
| Поз.№ 2.Нож | AISI304 | AISI316 |
| Поз.№ 3. Крышка | GJL‐250 | CF8M |
| Поз.№ 4. Седловое уплотнение | КАРТОН | КАРТОН |
| Поз.№ 5. Гильза | НЕЙЛОН | НЕЙЛОН |
| Поз.№ 6. Стопорное кольцо | AISI304 | AISI316 |
| Поз.№ 7. Внутреннее тороидальное уплотнение | НИТРИЛ | НИТРИЛ |
| Поз.№ 8. Внешнее тороидальное уплотнение | НИТРИЛ | НИТРИЛ |
| Поз.№ 9. Седло | RCH1000 | RCH1000 |
| Поз.№10. Стопорножа | F‐111+БРОНЗА | AISI316+БРОНЗА |
| Поз.№11. Опорная пластина | S275JR | S275JR |
| Поз.№12. Болт | ЦИНК 5.6 | A‐2 |
| Поз.№13. Кольцо | ЦИНК ST | A‐2 |
| Поз.№14. Гайка | ЦИНК 5.6 | A‐2 |
| Поз.№15. Болт | ЦИНК 5.6 | A‐4 |
| Поз.№16. Кольцо | ЦИНК ST | A‐4 |
| Поз.№17. Гайка | ЦИНК 5.6 | A‐4 |
| Поз.№18. Заглушка нарезная | A‐2 | A‐4 |
| Поз.№19. Уплотнение | ЭПДМ | ЭПДМ |
| Поз.№20. Кольцо | AISI316 | AISI316
|
Варианты исполнения:
