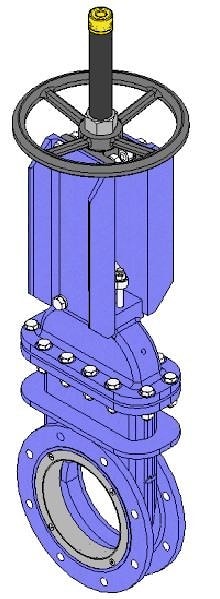

Однонаправленная фланцевая шиберная задвижка серии D для высоких давлений,
с автоматической очисткой уплотнения предназначена для работы с чистыми жидкостями либо с жидкостями с содержанием твердых частиц.
Особенности конструкции:
Корпус цельный, из литого чугуна, с уплотняющими клиньями и кожухом на болтах.
Высокая пропускная способность при низких потерях давления.
Возможно использование различных материалов уплотнений и набивки сальника.
Стрелка на корпусе указывает направление потока.
Область применения:
Сушильные установки;
Целлюлозно‐бумажная промышленность;
Предприятия водоподготовки;
Химические предприятия;
Пищевая промышленность;
Горнодобывающая промышленность;
Нефтедобывающая промышленность;
Перекачка загрязненных жидкостей.
Технические данные:
| Размеры | от DN50 до DN2000 |
| Рабочее давление | от PN 2,5 до PN 100
|
Применяемые материалы:
| Компонент | Исполнение из стали | Исполнение из нержавеющей стали |
| Поз.№ 1.Корпус | A216WCB | CF8M |
| Поз.№ 2.Нож | AISI304 | AISI316 |
| Поз.№ 3. Кожух | A216WCB | CF8M |
| Поз.№ 4. Накладка сальника | S275JR | AISI316 |
| Поз.№ 5. Гильза сальника | AISI304 | AISI316 |
| Поз.№ 6. Набивка сальника | СИНТ. + ПТФЭ | СИНТ. + ПТФЭ |
| Поз.№ 7. Шток | AISI303 | AISI303 |
| Поз.№ 8. Опорные пластины | S275JR | S275JR |
| Поз.№ 9. Седловое уплотнение | ЭПДМ | ЭПДМ |
| Поз.№10. Кольцо | AISI304 | AISI316 |
| Поз.№11. Траверса | GJS‐500 | GJS‐500 |
| Поз.№12. Гайка штока | БРОНЗА | БРОНЗА |
| Поз.№13. Стопорная гайка | СТАЛЬ | СТАЛЬ |
| Поз.№14. Маховик | GJS‐500 | GJS‐500 |
| Поз.№15. Гайка колпака | ЦИНК 5.6 | ЦИНК 5.6 |
| Поз.№16.Колпак | СТАЛЬ | СТАЛЬ |
| Поз.№17. Защитная заглушка | ПЛАСТМАССА | ПЛАСТМАССА
|

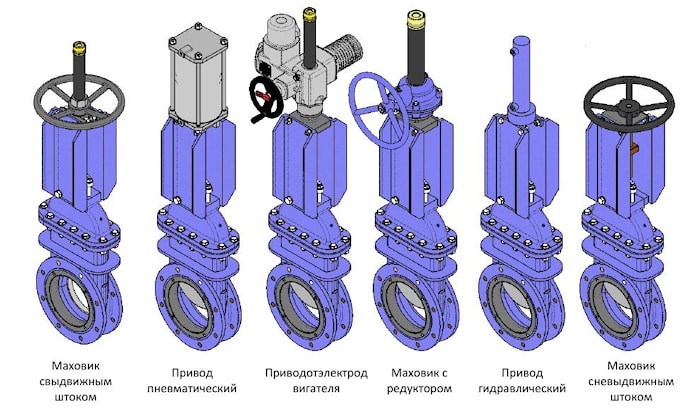

Варианты исполнения:
Технические данные. pdf
