Шиберно-ножевая задвижка серии АB предназначена для перекачки жидкостей с содержанием твердых частиц во взвешенном состоянии до 4 %.
Особенности конструкции:
Корпус цельный, из литого чугуна.
Возможно использование различных материалов уплотнений и набивки сальника.
Расстояние между торцами (строительная длина) в соответствии со стандартом CMO.
Область применения:
химические заводы;
перекачивание сыпучих материалов;
обработка сточных вод;
пищевая промышленность.
Технические данные:
| Размеры | от DN50 до DN600 |
| Рабочее давление | от DN50 до DN150: 10 кг/см. кв |
| DN200: 8 кг/см. кв |
| от DN250 до DN300: 6 кг/см. кв |
| от DN350 до DN400: 5 кг/см. кв |
от DN450 до DN600: 3 кг/см. кв
|
Применяемые материалы:
| Компонент | Исполнение из чугуна | Исполнение из нержавеющей стали |
| Поз.№ 1.Корпус | GJL-250 | CF8M |
| Поз.№ 2.Нож | AISI304 | AISI316 |
| Поз.№ 3. Уплотнение | ЭПДМ | ЭПДМ |
| Поз.№ 4.Сальник | GJS-500 | CF8M |
| Поз.№ 5.Набивка сальника | СИНТ. +ПТФЭ | СИНТ. +ПТФЭ |
| Поз.№ 6.Прокладка | ЭПДМ | ЭПДМ |
| Поз.№ 7.Опорные пластины | S275JR | S275JR |
| Поз.№ 8. Кольцевая прокладка | НИТРИЛ | НИТРИЛ |
| Поз.№ 9. Шток | AISI303 | AISI303 |
| Поз.№10. Траверса | СТАЛЬ | СТАЛЬ |
| Поз.№11. Гайка штока | ST44.2 + ЦИНК | ST44.2 + ЦИНК |
| Поз.№12. Маховик | ЧУГУН С ШАРОВИДНЫМ ГРАФИТОМ | ЧУГУН С ШАРОВИДНЫМ ГРАФИТОМ |
| Поз.№13. Гайка | СТАЛЬ | СТАЛЬ |
| Поз.№14. Колпак | СТАЛЬ | СТАЛЬ
|

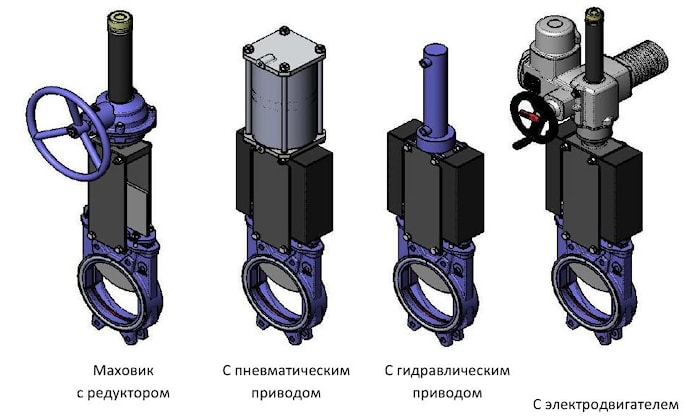

Варианты исполнения:
Технические данные
