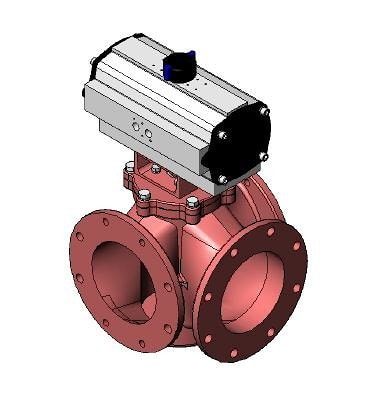

3-х и 4-х ходовая задвижка серии V предназначена для работы с жидкостями с содержанием твердых частиц и длинных волокон..
Особенности конструкции:
Представляет собой 3-х и 4 - ходовые конические задвижки.
Цельнолитая конструкция с крышкой на болтах и внутренним запирающим органом.
Область применения:
Бумажно-целлюлозная промышленность
Технические данные:
| Размеры | DN 50-DN 300 мм |
| Рабочее давление | от DN50 до DN125 давление 10 кг/см.кв |
| DN150 давление 8 кг/см.кв |
| DN200 давление 7 кг/см.кв |
| от DN250 до DN300 давление 5 кг/см.кв |
от DN350 до DN400 давление 4 кг/см.кв
|

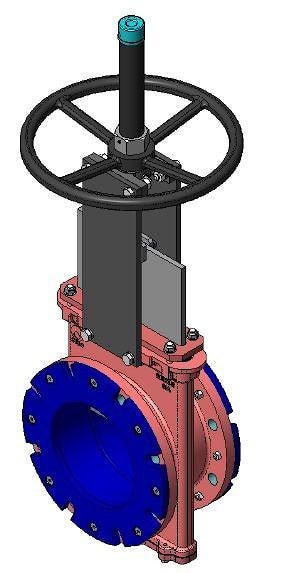

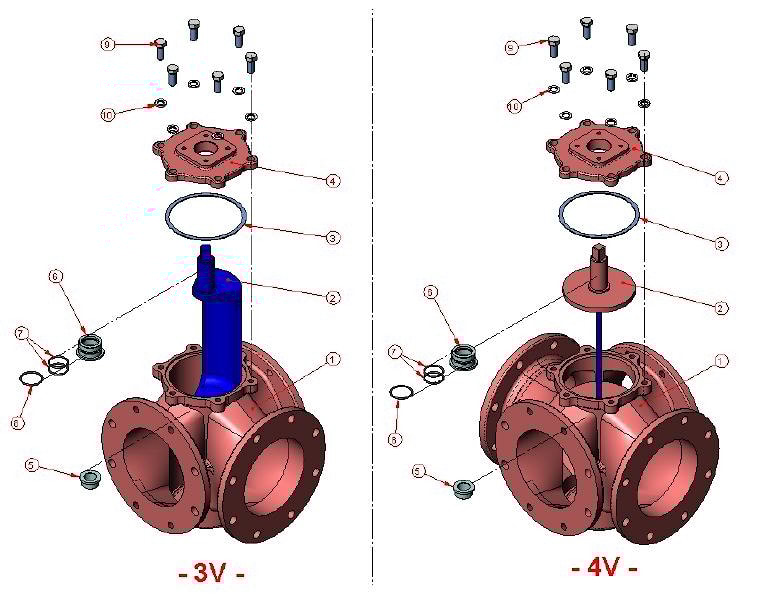

Применяемые материалы:
| Компонент | Исполнение из чугуна | Исполнение из нержавеющей стали |
| Поз.№ 1. Корпус | GG25 | CF8M |
| Поз.№ 2. Распределитель | AISI 304 | CF8M / AISI-316 |
| Поз.№ 3. Радиальный шов | КАРТОН | КАРТОН |
| Поз.№ 4. Крышка | GG25 | CF8M |
| Поз.№ 5. Нижняя муфта | RCH 1000 | RCH 1000 |
| Поз.№ 6. Верхняя муфта | RCH 1000 | RCH 1000 |
| Поз.№ 7. Внутреннее кольцо | Нитрил | Нитрил |
| Поз.№ 8. Внешнее кольцо | Нитрил | Нитрил |
| Поз.№ 9. Болт | 5,6 цинк | А-4 |
| Поз.№10. Шайба | 5,6 цинк | А-4
|

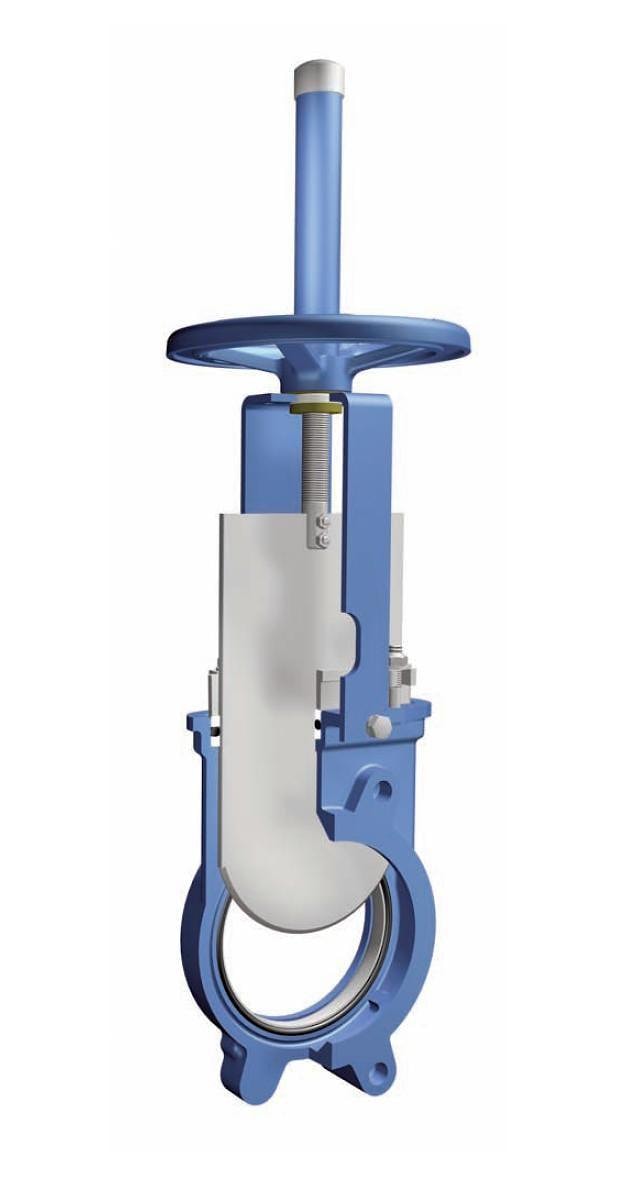

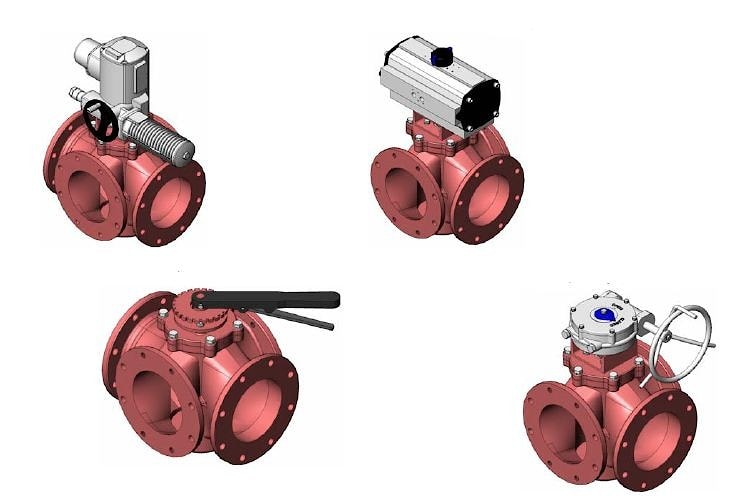

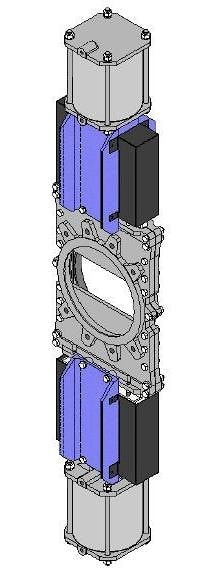

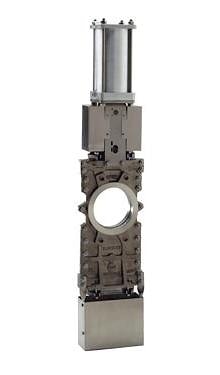

Варианты исполнения:
