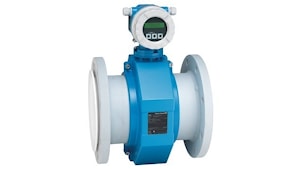

Электромагнитный расходомер Proline Promag 10E - бюджетный расходомер с экономичным преобразователем, применяется в химической промышленности. Это самое экономичное решение для химической отрасли.
Основные преимущества:
Бюджетный сенсор – оптимальное решение для базовых потребностей.
Энергоэффективное измерение расхода – нет потерь давления благодаря прямопроходной конструкции сенсора.
Не требует технического обслуживания – нет движущихся частей.
Экономичность – разработан для простых применений и прямой интеграции.
Безопасная эксплуатация – дисплей обеспечивает четкую и наглядную информацию о параметрах процесса.
Область применения:
На принцип измерения практически не влияют такие параметры процесса, как давление, плотность, температура и вязкость.
Оптимально подходит для базовых применений в химической промышленности.
Технические данные:
| Принцип измерения | Электромагнитные расходомеры |
| Основные функции | Бюджетный расходомер с экономичным преобразователем. Он применяется в химической и обрабатывающей промышленности. |
| Характеристики | Бюджетный сенсор – оптимальное решение для базовых потребностей. Энергоэффективное измерение расхода – нет потерь давления благодаря прямопроходной конструкции сенсора. Не требует технического обслуживания – нет движущихся частей. Условный диаметр: до DN 600 (24"). Все стандартные связи процесса. |
| Особенности преобразователя | Экономичность – разработан для простых применений и прямой интеграции. Безопасная эксплуатация– дисплей обеспечивает четкую и наглядную информацию о параметрах процесса. Полное соответствие отраслевым стандартам – IEC/EN/NAMUR. 2‐строчный дисплей с кнопочным управлением. Компактное или раздельное исполнение. |
| Диаметр | DN 15 до 600 (½ до 24") |
| Смачиваемые материалы | Лайнер: PTFE
Электроды: 1.4435 (316L); Сплав C22, 2.4602 (UNS N06022) |
| Измеряемые параметры | Объемный расход |
| Погрешность измерения | Объемный расход: ±0.5 % o.р. ± 1 мм/с (0.04 дюйм/с) |
| Диапазон измерения | 4 дм³/мин до 9600 м³/ч (от 1 до 44 000 галл./мин) |
| Диапазон рабочего давления | PN 40 |
| Рабочая температура | –10 до +110 °C (+14 до +230 °Ф) |
| Окружающая температура | –10 до +60 °C (+14 до +140 °Ф) |
| Материал корпуса сенсора | DN 15 до 300 (½ до 12"): AlSi10Mg, с покрытием
DN 350 до 600 (14 до 24"): Углеродистая сталь с защитным лаком
Датчик преобразователя: AlSi10Mg, с покрытием |
| Материал корпуса преобразователя | С порошковым покрытием из литого алюминия |
| Степень защиты электроники | Компактное исполнение: IP67, корпус типа 4x
Датчик дистанционного исполнения (стандартный): IP67, корпус типа 4x
Датчик раздельного исполнения (опция): IP68, корпус типа 6p
Датчик раздельное исполнение: IP67, корпус типа 4x |
| Дисплей/Настройка | 2‐строчный дисплей с кнопками
Возможны настройки с помощью кнопок управления и операционной системы |
| Выходные сигналы | 4‐20 мА HART (активный)
Импульсный/дискретный (пассивный) |
| Входные сигналы | Нет |
| Коммуникация | HART |
| Электропитание | DC 11 до 40 В
AC 85 до 250 В (45 до 65 Гц)
AC 20 до 28 В (45 до 65 Гц) |
| |
| |
