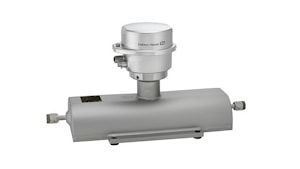

Однотрубный расходомер Proline Promass A 100 - расходомер для малых расходов со сверхкомпактным преобразователем. Он известен благодаря высокой точности измерений малых расходов жидкостей и газов в условиях высокого и низкого давления. Данный расходомер обладает универсальностью при незначительных габаритах в сочетании с самым компактным корпусом преобразователя.
Основные преимущества:
Высочайшая безопасность процесса – самодренируемое исполнение измерительной трубы.
Меньше точек измерения – многопараметрическое измерение (расход, плотность, температура).
Компактный монтаж – не требуются прямые участки до и после расходомера.
Компактный преобразователь – полная функциональность при незначительных габаритах.
Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер.
Встроенная функция поверки и диагностики – технология Heartbeat Technology™.
Область применения:
Принцип измерения не зависит от физических свойств среды, таких как плотность и вязкость.
Точное измерение расхода газа и жидкости для широкого спектра применений.
Технические данные:
| Принцип измерения | Кориолисовые расходомеры |
| Основные функции | Расходомер для малых расходов со сверхкомпактным преобразователем. Измеряет точно даже небольшое количество жидкостей и газов для непрерывного контроля технологического процесса. |
| Характеристики | Высочайшая безопасность процесса – самодренируемое исполнение измерительной трубы. Меньше точек измерения – многопараметрическое измерение (расход, плотность, температура). Компактный монтаж – не требуются прямые участки до и после расходомера. |
| Особенности преобразователя | Компактный преобразователь – полная функциональность при незначительных габаритах. Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Встроенная функция поверки и диагностики – технология Heartbeat Technology™. Прочный, сверх-компактный корпус преобразователя. |
| Диаметр | DN 1 ... 4 (¹⁄₂₄ ... ¹⁄₈") |
| Смачиваемые материалы | Измерительная трубка: 1.4539 (904L); Сплав C22, 2.4602 (UNS N06022)
Соединение: 1.4539 (904L); Сплав C22, 2.4602 (UNS N06022); 1.4404 (316/316L) |
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, исправленный объемный расход, расчетная плотность, концентрация |
| Погрешность измерения | Массовый расход (жидкость): ±0.1 %
Объемный расход (жидкость): ±0.1 %
Массовый расход (газ): ±0.5 %
Плотность (жидкость): ±0.0005 г/cм³ |
| Диапазон измерения | 0 ... 450 кг/ч (0 до 16,5 фунтов/мин) |
| Диапазон рабочего давления | Ру 40 |
| Рабочая температура | –50 до +200 °C (–58 до +392 °Ф) |
| Окружающая температура | Стандартная: –40 до +60 °C (–40 до +140 °Ф)
Опция: –50 до +60 °C (–58 до +140 °Ф) |
| Материал корпуса сенсора | 1,4301 (304), коррозионностойкий |
| Материал корпуса преобразователя | Компактный: AlSi10Mg, с покрытием
Компактный/ультракомпактный: 1.4301 (304), 1.4404 (316L) |
| Степень защиты электроники | Стандарт: IP66/67, тип корпуса 4X
Опция: IP69K |
| Дисплей/Настройка | 4‐строчный дисплей (нет кнопок управления)
Возможны настройки с помощью веб-браузера и операционной системы; |
| Выходные сигналы | 4 ... 20 мА Hart (активный)
Импульсный/Частотный/Релейный выход (пассивный) |
| Входные сигналы | Нет |
| Коммуникация | HART, Modbus RS485, EtherNet/IP, PROFIBUS DP |
| Электропитание | DC 20 ... 30 В |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus |
| Другие документы и сертификаты | Сертификат на материалы 3.1, калибровочный сертификат
3A, EHEDG
|
