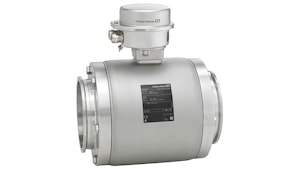

Расходомер Promag H производства Endress Hauser является лучшим датчиком для ответственных применений в пищевой и фармацевтической отрасли. На сегодняшний день расходомер Promag H обладает компактным корпусом преобразователя, при этом обеспечивает высокую пропускную способность. Он специально разработан для применения в областях, где важен его компактный размер, и наилучшим образом подойдет для специалистов по системной автоматизации, производителей модульного и комплектного оборудования.
Основные преимущества:
Многопараметрическое измерение расхода, температуры и проводимости.
Концепция гибкой установки - несколько гигиеничных технологических присоединений.
Энергосберегающее измерение расхода - благодаря сужению поперечного сечения отсутствует потеря давления.
Компактный трансмиттер – полная функциональность при малых размерах.
Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер.
Встроенная поверка – технология Heartbeat™.
Область применения:
На точность электромагнитного принципа измерения не влияет давление, температура и профиль потока. Подходит для самых малых расходов и гигиенических применений.
Технические характеристики:
Встроенный датчик температуры
Корпус сенсора из нержавеющей стали (3A, EHEDG)
Возможность CIP/SIP очистки
Прочный, сверхкомпактный корпус преобразователя
Высокий класс защиты: IP69K
| Принцип измерения | Электромагнитные расходомеры |
| Основные функции | Расходомер для измерения сверхмалого расхода с очень компактным преобразователем. Многопараметрическое измерение: расход, температура и проводимость. Для требовательных гигиенических применений. |
| Характеристики | Концепция гибкой установки - несколько гигиеничных технологических присоединений.
Энергосберегающее измерение расхода - благодаря сужению поперечного сечения отсутствует потеря давления. Не требует технического обслуживания ‐ нет подвижных частей. Интегрированное измерение температуры. Корпус сенсора изготовлен из нержавеющей стали (3A, EHEDG). |
| Особенности преобразователя | Компактный трансмиттер – полная функциональность при малых размерах.
Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Встроенная поверка – технология Heartbeat™. Прочный, ультра‐компактный корпус преобразователя. Высокая степень защиты: IP69K. |
| Диаметр | DN 2 ... 150 (¹⁄₁₂ ... 6") |
| Смачиваемые материалы | Проточная часть: PFA
Электроды: 1,4435 (316L); Сплав C22, 2,4602 (UNS N06022); Тантал; Платина |
| Измеряемые параметры | Объемный расход, температура, проводимость, массовый расход, исправленный объемный расход, исправленная проводимость |
| Погрешность измерения | Объемный расход (стандарт): ±0,5 % o.р. ± 1 мм/с (0,04 дюйма/с)
Объемный расход (опция) ±0,2 % o.р. ± 2 мм/с (0,08 дюйма/с) |
| Диапазон измерения | 0,06 дм³/мин до 600 м³/ч (0,015 до 2650 Гал/мин) |
| Диапазон рабочего давления | Ру 40 |
| Рабочая температура | –20 ... +150 °C (–4 ... +302 °Ф) |
| Окружающая температура | –40 ... +60 °C (–40 ... +140 °Ф) |
| Материал корпуса сенсора | 1.4301 (304), коррозионостойкий |
| Материал корпуса преобразователя | Компактный: AlSi10Mg, с покрытием
Компактный/ультра‐компактный: 1.4301 (304) |
| Степень защиты электроники | Стандарт: IP66/67, корпус типа 4X
Вариант: IP69K |
| Дисплей/Настройка | 4‐х строчный с подсветкой дисплея (нет клавиш управления)
Возможна конфигурация через веб-браузер и операционные системы |
| Выходные сигналы | 4 ... 20 мА Hart (активный)
Импульсный/Частотный/Релейный выход (пассивный) |
| Входные сигналы | нет |
| Коммуникация | HART, PROFIBUS DP, Modbus RS485, EtherNet/IP |
| Электропитание | DC 20 ... 30 В |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, Inmetro |
| Другие документы и сертификаты | Сертификат на материалы 3.1, калибровочный сертификат |
