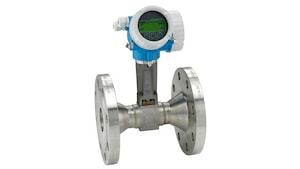

Вихревой расходомер Proline Prowirl R 200 Endress+Hauser изготовлен с сохранением точности, несмотря на сужение внутри сенсора, доступен в компактном и раздельном исполнении. Данный расходомер имеет зауженную проточную часть сенсора на 1 или 2 типоразмера и, следовательно, улучшенную работу в условиях низкого расхода. Он предлагает уникальную, соответствующую отраслевым требованиям двухпроводную технологию для простой интеграции в существующие системы.
Основные преимущества:
Встроенный датчик температуры для измерений массы/энергии, расхода пара, газа и жидкостей (опция).
Вход с внешних датчиков давления или температуры через 4…20 мA, HART, PROFIBUS PA или FF.
Экономия средств и времени - не требуются модификации труб для обеспечения зауженного участка трубопровода.
Доказанная надежность, устойчивость к внешним вибрациям, перепадам температур и гидроударам.
Не требует дополнительного обслуживания.
Удобное подключение устройства - отдельная камера с клеммами для подключения.
Безопасная работа - нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке.
Встроенная диагностика состояния при помощи технологии Heartbeat Technology™.
Область применения:
Вихревой принцип измерения расхода можно применять с такими разнообразными продуктами, как насыщенный пар, перегретый пар, газ и жидкости (в том числе криогенные). Предназначен для применений с малыми расходами.
Технические данные:
| Принциип измерения | Вихревые расходомеры |
| Основные функции | Расходомер с сохранением точности, несмотря на сужение внутри сенсора, доступен в компактном и раздельном исполнении. Встроенный датчик температуры для измерений массы/энергии, расхода пара. Предназначен для применений с малыми расходами. |
| Характеристики | Экономия средств и времени - не требуются модификации труб для обеспечения зауженного участка трубопровода. Высокая доступность – доказанная надежность, устойчивость к внешним вибрациям, перепадам температур и гидроударам. Нет необходимости в обслуживании – калибровка в процессе эксплуатации. Встроенные сужения трубы на один или два типоразмера. |
| Особенности преобразователя | Удобное подключение устройства - отдельная камера для подключения. Безопасная работа - нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке. Встроенная самодиагностика - технология Heartbeat™. Дисплей с функцией передачи данных. Прочный двухкамерный корпус. |
| Диаметр | DN 25 ... 250 (1 ... 10") |
| Смачиваемые материалы | Измерительная трубка: 1.4408 (CF3M)
DSC сенсора: 1.4435 (316/316L)
Присоединение к процессу: 1.4404 (F316/F316L) |
| Измеряемые параметры | Объемный расход, массовый расход, исправленный объемный расход, расход энергии, разница тепловых потоков, температура |
| Погрешность измерения | Объемный расход (жидкость): ±0.75 %
Объемный расход (пар, газ): ±1.00 %
Массовый расход (жидкость): ±0.85%
Массовый расход (пар, газ): ±1.7 % |
| Диапазон измерения | Жидкость: 0.26 до 545 м³/ч (0.15 до 321 фут³/мин)
в зависимости от среды: вода 1 бар, 20 °С (14,5 фунт / кв. дюйм, 68° Ф)
Пар, газ: 3.6 до 7262 м³/ч (2.12 до 4274 фут³/мин)
в зависимости от среды: пар при температуре 180 °С, 10 бар (356 °Ф, 145 фунт / кв. дюйм); воздух при 25 °С, 4.4 бар (77 °Ф, 63.8 фунт / кв. дюйм) |
| Диапазон рабочего давления | Ру 40 |
| Рабочая температура | Стандартная: от -40 до +260 °C (от -40 до +500 °Ф)
Высокая/низкая температура (опция): -200 до +400 °C (от -328 до +752 °Ф)
Высокая/низкая температура (по запросу): -200 до +450 °C (-328 до +842 °Ф) |
| Окружающая температура | Компактное исполнение (стандарт): от -40 до +80 °C (от -40 до +176 °Ф)
Компактное исполнение (опция): от -50 до +80 °C (от -58 до +176 °Ф)
Раздельное исполнение (стандарт): от -40 до +85 °C (от -40 до +185 °Ф)
Раздельное исполнение (опция): от -50 до +85 °C (от -58 до +185 °Ф) |
| Материал корпуса сенсора | Корпус преобразователя: AlSi10Mg, с покрытием; 1.4408 (CF3M) |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; 1.4404 (316L) |
| Степень защиты электроники | Компактное исполнение: IP66/67, корпус типа 4x
Датчик дистанционного исполнения: IP66/67, корпус типа 4x
Трансмиттер раздельного исполнения: IP66/67, корпус типа 4x |
| Дисплей/Настройка | 4‐строчный дисплей с сенсорным управлением (извне)
Возможны настройки с помощью кнопок управления и операционной системы;
Удаленный доступ к данным |
| Выходные сигналы | 4 ... 20 мА Hart (пассивный)
4 ... 20 мА (пассивный)
Импульсный/Частотный/дискретный (пассивный) |
| Входные сигналы | 4‐20 мA (пассивный) |
| Коммуникация | HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Электропитание | DC 12 ... 35 В (4‐20 мA HART без/импульсный/Частотный/Релейный выход)
DC 12 ... 30 В (4‐20 мA HART, 4‐20 mA)
DC 12 ... 35 В (4‐20 мA HART, импульсный/Частотный/Релейный выход, 4-20 мА входной сигнал)
DC 9 ... 32 В (PROFIBUS PA, импульсный/Частотный/Релейный выход) |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus |
| Другие документы и сертификаты | Сертификат на материалы 3.1, калибровочный сертификат
|
