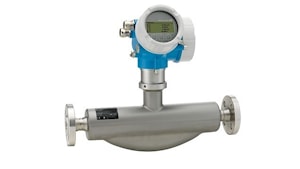

Кориолисовый расходомер Proline Promass F 200 - расходомер с уникальной технологией питания по сигнальной цепи для высокотребовательных применений. Это прибор, который способен осуществлять высокоточные измерения в меняющихся условиях процесса. Расходомер подходит для самых различных областей применения. В Promass F 200 дополнительно применяется уникальная двухпроводная технология, соответствующая промышленным нормам.
Основные преимущества:
Высочайшая безопасность процесса - устойчивость к меняющимся и сложным условиям процесса.
Меньше измерительных точек - мультипараметрическое измерение (расход, плотность, температура).
Компактная установка - не требуются прямые участки до и после расходомера.
Удобное подключение - отдельный отсек корпуса для подключений.
Безопасная эксплуатация - нет необходимости открывать прибор, благодаря сенсорному управлению и фоновой подсветке.
Встроенная самодиагностика - технология Heartbeat Technology™.
Область применения:
Высочайшая точность измерения расхода жидкостей и газов при меняющихся условиях процесса.
На кориолисовый принцип измерения не влияют физические свойства жидкости, такие как вязкость и плотность.
Характеристики устройства:
Массовый расход: Погрешность измерения 0.1%.
Невосприимчивость к меняющимся параметрам среды: давлению и температуре.
Вторичная защитная оболочка: до 40 бар.
Преобразователь из алюминия или нержавеющей стали с технологией питания от сигнальной цепи.
Графический локальный дисплей с внешним управлением (сенсорное управление).
Технические данные:
| Принцип измерения | Кориолисовые расходомеры |
| Основные функции | Прочный расходомер с питанием от контура для применений в сложных условиях. Высокоэффективное измерение расхода жидкостей и газов в меняющихся и сложных технологических условиях. |
| Характеристики | Максимальная безопасность процесса - невосприимчив к колебаниям параметров и агрессивным средам. Меньше измерительных точек в процессе - многопараметрические измерения (расход, плотность, температура). Компактная установка - не требуются входные/выходные прямые участки. Массовый расход: погрешность измерения ±0,1 %. Опрессовка вторичного контейнера до 40 бар. |
| Особенности преобразователя | Удобная электропроводка - отдельный отсек для подключений. Безопасная эксплуатация - нет необходимости открывать устройство благодаря сенсорному дисплею с подсветкой. Встроенная поверка - Heartbeat Technology™. Технология питания по контуру. Прочный корпус с двумя отсеками. |
| Диаметр | DN 8 ... 80 (⅜ ... 3") |
| Смачиваемые материалы | Измерительная трубка: 1.4539 (904L); 1.4404 (316/316L); Сплав C22, 2.4602 (UNS N06022)
Присоединение к процессу: 1.4404 (316/316L); Сплав C22, 2.4602 (UNS N06022) |
| Измеряемые параметры | Массовый расход, плотность, температура, объемный расход, приведенный объемный расход, референсная плотность |
| Погрешность измерения | Массовый расход (жидкости): ±0.1 %
Объемный расход (жидкости): ±0.1 %
Массовый расход (газа): ±0.35 %
Плотность (жидкости): ±0.0005 г/см³ |
| Диапазон измерения | 0 ... 70 000 кг/ч (0 ... 2570 фунт/мин) |
| Диапазон рабочего давления | PN 100 |
| Рабочая температура | Стандартное исполнение: –50 до +150 °C (–58 до +302 °Ф)
Опция: –50 до +200 °C (–58 до +392 °Ф) |
| Окружающая температура | –40 до +60 °C (–40 до +140 °Ф) |
| Материал корпуса сенсора | 1.4301/1.4307 (304L), стойкая к коррозии |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием, 1.4404 (316L) |
| Степень защиты электроники | IP66/67 |
| Дисплей/Настройка | 4‐строчный дисплей с сенсорным управлением (извне)
Возможны настройки с помощью кнопок управления и операционной системы;
Удаленный доступ к данным |
| Выходные сигналы | 4 ... 20 мА Hart (пассивный)
4 ... 20 мА (пассивный)
Импульсный/Частотный/дискретный (пассивный) |
| Входные сигналы | Нет |
| Коммуникация | HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Электропитание | DC 18 до 35 В (4‐20 мA HART без/импульсный/Частотный/Релейный выход)
DC 18 до 30 В (20 мA HART, 4‐20 мA)
DC 9 до 32 В (PROFIBUS PA) |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus |
| Другие документы и сертификаты | Сертификат на материалы 3.1, калибровочный сертификат, 3A, EHEDG, FDA |
