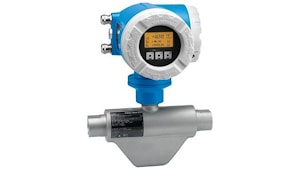

Кориолисовый расходомер CNGmass DCI используется для применения на заправочных установках. Он специально разработан для заправочных установок, использующих экологически чистый природный газ. Точное измерение объема сжатого природного газа и его отображение на дисплее. Прибор оснащен внешним сенсорным управлением и может быть настроен при помощи дисплея во время технического обслуживания.
Основные преимущества:
Программа FieldCare для местного управления и диагностики.
Низкое энергопотребление.
Компактная и малогабаритная конструкция.
Устойчивость к вибрациям благодаря сбалансированности двухтрубной измерительной системы.
Простая установка без прямых участков до и после расходомера.
Область применения:
Кориолисовый принцип измерения расхода не зависит от таких физических свойств жидкости, как вязкость и плотность.
Расходомер специально разработан для заправочных установок СПГ (сжатый природный газ).
Технические данные:
| Принцип измерения | Кориолисовые расходомеры |
| Основные функции | Кориолисов расходомер для учета СПГ в разливочных установках |
| Характеристики | Высокая вибростойкость |
| Особенности преобразователя | Высокая гибкость в области системной интеграции – широкий спектр коммуникационных интерфейсов. Быстрый в эксплуатации – предварительно настроенные устройства. Автоматическое восстановление данных. Устройство в компактном и раздельном исполнении. Выходной сигнал для системы управления RS485. |
| Диаметр | DN 08...25 |
| Смачиваемые материалы | Измерительная трубка: 1.4435 (316L)
Присоединение к процессу: 1.4404 (316) |
| Измеряемые параметры | Mass flow, density, temperature, volume flow, corrected volume flow, reference density
Массовый расход, плотность, температура, объемный расход, приведенный объемный расход, референсная плотность |
| Погрешность измерения | По массе:+-0.5 % |
| Диапазон измерения | DN08 : 30 кг/мин.
DN15 : 80 кг/мин.
DN25: 150 кг/мин. |
| Диапазон рабочего давления | PN 350 |
| Рабочая температура | -50...+150°C |
| Окружающая температура | Стандартное исполнение: –20 дo +60 °C (–4 дo +140 °Ф)
Опция: –40 to +60 °C (–40 дo +140 °Ф) |
| Материал корпуса сенсора | 1.4301 (304), стойкая к коррозии |
| Материал корпуса преобразователя | С порошковым покрытием из литого под давлением алюминия |
| Степень защиты электроники | IP 67
NEMA 4x |
| Дисплей/Настройка | Предусмотрен |
| Выходные сигналы | 4...20мА
Импульсно-частотный (10кГц, 90° фазовый сдвиг, активный/пассивный) |
| Входные сигналы | Сигнал состояния |
| Коммуникация | Modbus RS485 |
| Электропитание | DC 16 дo 62 В
AC 85 дo 260 В (45 дo 65 Гц
AC 20 дo 55 В (45 дo 65 Гц) |
| Сертификаты на взрывозащиту | ATEX/NEC/CEC/NEPSI |
| Другие документы и сертификаты | Сертификат на материалы 3.1, калибровочный сертификат |
