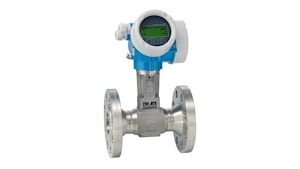

Расходомер Proline Prowirl F 200 с функцией детектирования влаги в паре - лучший выбор для тяжелых рабочих условий. Надежный и запатентованный емкостный датчик обеспечивает высокую точность измерения даже в самых сложных рабочих условиях. Данный расходомер обеспечивает уникальную, соответствующую отраслевым требованиям двухпроводную технологию для простой интеграции в существующие системы, а также обеспечивает высокую безопасность при эксплуатации благодаря искробезопасному исполнению и простой процедуре установки.
Основные преимущества:
Встроенный датчик температуры для измерений массы/энергии, расхода пара, газа и жидкостей (опция). Вход с внешних датчиков давления или температуры через 4…20 мA, HART, PROFIBUS PA или FF
Высокая безопасность - исполнение Dualsens обеспечивает SIL 3 при однородном резервировании
Доказанная надежность, устойчивость к внешним вибрациям, перепадам температур и гидроударам
Не требует дополнительного обслуживания
Удобное подключение устройства - отдельная камера с клеммами для подключения
Безопасная работа - нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке (опция).
Встроенная диагностика состояния при помощи технологии Heartbeat Technology™
Область применения:
Вихревой принцип измерения расхода можно применять с такими разнообразными продуктами, как насыщенный пар, перегретый пар, газ и жидкости (в том числе криогенные). Особенно популярным применением вихревых расходомеров во всех отраслях промышленности является измерение расхода пара.
Технические данные:
| Принцип измерения | Вихревые расходомеры |
| Основные функции | Расходомер с функцией детектирования влаги в паре (опционально), доступный в компактном и раздельном исполнении. Встроенный датчик температуры для измерений массы/энергии, расхода пара, газа и жидкостей. Подходит для широкого спектра применений; оптимизирован для измерения расхода пара. |
| Характеристики | Высокая безопасность - исполнение Dualsens позволяет избыточное измерение. Доказанная надежность, устойчивость к внешним вибрациям, перепадам температур и гидроударам. Не требует дополнительного обслуживания - калибровка в процессе эксплуатации. Обнаружение влажного пара для DN 25 до 100 (1 to 4"). Входная последовательность импульсов. |
| Особенности преобразователя | Удобное подключение устройства - отдельная камера для подключения. Безопасная работа - нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке. Встроенная диагностика состояния при помощи технологии Heartbeat Technology™. Дисплей с функцией передачи данных. Прочный двухкамерный корпус. |
| Диаметр | DN 15 ... 300 (½ ... 12") |
| Смачиваемые материалы | Измерительная трубка: 1.4408 (C3FM); CX2MW подобный на сплав С22, 2.4602
DSC сенсор: 1.4435 (316/316L) с; UNS N06022 подобный на сплав С22, 2.4602
Присоединение к процессу: 1.4404 (F316/F316L); CX2MW подобный на сплав С22, 2.4602; 1.4408 (CF3M) |
| Измеряемые параметры | Объемный расход, массовый расход, исправленный объемный расход, расход энергии, разница тепловых потоков, температура |
| Погрешность измерения | Объемный расход (жидкость): ±0.75 %
Объемный расход (пар, газ): ±1.00 %
Массовый расход (жидкость): ±0.85%
Массовый расход (пар, газ): ±1.7 % |
| Диапазон измерения | Жидкость: 0.16 до 2412 м³/ч (0,09 до 1420 фут³/мин)
в зависимости от среды: вода 1 бар, 20 °С (14,5 фунт / кв. дюйм, 68° Ф)
Пар, газ: 2 до 32 м³/ч (1.18 до 18 932 фут³/мин)
в зависимости от среды: пар при температуре 180 °С, 10 бар (356 °Ф, 145 фунт / кв. дюйм); воздух при 25 °С, 4.4 бар (77 °Ф, 63.8 фунт / кв. дюйм) |
| Диапазон рабочего давления | Ру 40 |
| Рабочая температура | Стандартная: от -40 до +260 °C (от -40 до +500 °Ф)
Высокая/низкая температура (опция): -200 до +400 °C (от -328 до +752 °Ф)
Высокая/низкая температура (по запросу): -200 до +450 °C (-328 до +842 °Ф) |
| Окружающая температура | Компактное исполнение (стандарт): от -40 до +80 °C (от -40 до +176 °Ф)
Компактное исполнение (опция): от -50 до +80 °C (от -58 до +176 °Ф)
Раздельное исполнение (стандарт): от -40 до +85 °C (от -40 до +185 °Ф)
Раздельное исполнение (опция): от -50 до +85 °C (от -58 до +185 °Ф) |
| Материал корпуса сенсора | Корпус преобразователя: AlSi10Mg, с покрытием; 1.4408 (CF3M) |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием; 1.4404 (316L) |
| Степень защиты электроники | Компактное исполнение: IP66/67, корпус типа 4x
Датчик дистанционного исполнения: IP66/67, корпус типа 4x
Трансмиттер раздельного исполнения: IP66/67, корпус типа 4x |
| Дисплей/Настройка | 4‐строчный дисплей с сенсорным управлением (извне)
Возможны настройки с помощью кнопок управления и операционной системы;
Удаленный доступ к данным |
| Выходные сигналы | 4 ... 20 мА Hart (пассивный)
4 ... 20 мА (пассивный)
Импульсный/Частотный/дискретный выход (пассивный) |
| Входные сигналы | 4 ... 20 мА (пассивный) |
| Коммуникация | HART, PROFIBUS PA, FOUNDATION Fieldbus |
| Электропитание | DC 12 ... 35 В (4‐20 мA HART без/импульсный/Частотный/Релейный выход)
DC 12 ... 30 В (4‐20 мA HART, 4‐20 mA)
DC 12 ... 35 В (4‐20 мA HART, импульсный/Частотный/Релейный выход, 4-20 мА входной сигнал)
DC 9 ... 32 В (PROFIBUS PA, импульсный/Частотный/Релейный выход) |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus |
| Другие документы и сертификаты | Сертификат на материалы 3.1, калибровочный сертификат
|
