Вихревой расходомер Endress+Hauser Proline Prowirl D 200

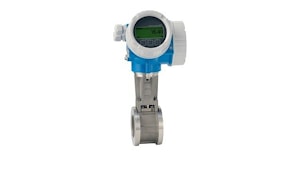

Вихревой расходомер Endress+Hauser Proline Prowirl D 200  Вихревой расходомер Proline Prowirl D 200 - устройство с бесфланцевым присоединением, которое доступно в компактном и раздельном исполнении. Расходомер устанавливается между фланцами и в основном используется для простых условий работы. Надежный и запатентованный емкостный DSC-датчик обеспечивает высокую точность измерения. Данный расходомер предлагает уникальную, соответствующую отраслевым требованиям двухпроводную технологию для простой интеграции в существующие системы, а также обеспечивает высокую безопасность при эксплуатации благодаря искробезопасному исполнению и простой процедуре установки.

Основные преимущества:

Встроенный датчик температуры для измерений массы/энергии, расхода пара, газа и жидкостей (опция). Вход с внешних датчиков давления или температуры через 4…20 мA, HART, PROFIBUS PA или FF
Простая установка датчика - прилагаются центровочные кольца
Доказанная надежность, устойчивость к внешним вибрациям, перепадам температур и гидроударам
Не требует дополнительного обслуживания
Удобное подключение устройства - отдельная камера с клеммами для подключения
Безопасная работа - нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке
Встроенная диагностика состояния при помощи технологии Heartbeat Technology™

Область применения:

Вихревой принцип измерения расхода можно применять с такими разнообразными продуктами, как насыщенный пар, перегретый пар, газ и жидкости (в том числе криогенные). Для любых стандартных применений и для замены диафрагм 1-в-1.

Технические данные:

Установочная длина сенсора 65 мм
Отсутствуют фланцы
Малый вес
Дисплей с функцией передачи данных
Прочный двухкамерный корпус
Высокая безопасность: международные сертификаты (SIL, Haz. area)
Принциип измерения Вихревые расходомеры
Основные функции Устройство с бесфланцевым присоединением, которое доступно в компактном и раздельном исполнении.
Встроенный датчик температуры для измерений массы/энергии, расхода пара, газа и жидкостей. Для любых стандартных применений и для замены диафрагм 1-в-1.
ХарактеристикиПростая установка датчика - прилагаются центровочные кольца. Доказанная надежность, устойчивость к внешним вибрациям, перепадам температур и гидроударам. Не требует дополнительного обслуживания - калибровка в процессе эксплуатации.
Установочная длина сенсора 65 мм. Отсутствуют фланцы.
Особенности преобразователяУдобное подключение устройства - отдельная камера с клеммами для подключения. Безопасная работа - нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке. Встроенная диагностика состояния при помощи технологии Heartbeat Technology™. Дисплей с функцией передачи данных. Прочный двухкамерный корпус.
Диаметр DN 15 ... 150 (½ ... 6")
Смачиваемые материалы Измерительная трубка: 1,4408 (C3FM)
DSC сенсора: 1.4435 (316/316L)
Измеряемые параметрыОбъемный расход, массовый расход, исправленный объемный расход, расход энергии, разница тепловых потоков, температура
Погрешность измерения Объемный расход (жидкость): ±0.75 %
Объемный расход (пар, газ): ±1.00 %
Массовый расход (жидкость): ±0.85%
Массовый расход (пар, газ): ±1.7 %
Диапазон измерения Жидкость: 0.16 до 625 м3/ч (0,09 до 368 фут3/мин)
в зависимости от среды: вода 1 бар a, 20 °С (14,5 фунт / кв. дюйм, 68° Ф)
Пар, газ: 2 до 8342 м3/ч (1.18 до 4910 фут3/мин)
в зависимости от среды: пар при температуре 180 °С, 10 бар (356 °Ф, 145 фунт / кв. дюйм); воздух при 25 °С, 4.4 бар (77 °Ф, 63.8 фунт / кв. дюйм)
Диапазон рабочего давления Ру 40
Рабочая температура Стандартная: от -40 до +260 °C (от -40 до +500 °Ф)
Высокая/низкая температура (опция): -200 до +400 °C (от -328 до +752 °Ф)
Высокая/низкая температура (по запросу): -200 до +450 °C (-328 до +842 °Ф)
Окружающая температура Компактное исполнение (стандарт): от -40 до +80 °C (от -40 до +176 °Ф)
Компактное исполнение (опция): от -50 до +80 °C (от -58 до +176 °Ф)
Раздельное исполнение (стандарт): от -40 до +85 °C (от -40 до +185 °Ф)
Раздельное исполнение (опция): от -50 до +85 °C (от -58 до +185 °Ф)
Материал корпуса сенсора Корпус преобразователя: AlSi10Mg, с покрытием; 1.4408 (CF3M)
Материал корпуса преобразователя AlSi10Mg, с покрытием; 1.4404 (316L)
Степень защиты электроники Компактное исполнение: IP66/67, корпус типа 4x
Датчик дистанционного исполнения: IP66/67, корпус типа 4x
Трансмиттер раздельного исполнения: IP66/67, корпус типа 4x
Дисплей/Настройка 4‐строчный дисплей с сенсорным управлением (извне)
Возможны настройки с помощью кнопок управления и операционной системы; удаленный доступ к данным
Выходные сигналы 4 ... 20 мА Hart (пассивный)
4-20 мА (пассивный)
Импульсный/Частотный/дискретный выход (пассивный)
Входные сигналы 4 ... 20 мA (пассивный)
Коммуникация HART, PROFIBUS PA, FOUNDATION Fieldbus
Электропитание DC 12 ... 35 В (4‐20 мA HART без/импульсный/Частотный/Релейный выход)
DC 12 ... 30 В (4‐20 мA HART, 4‐20 mA)
DC 12 ... 35 В (4‐20 мA HART, импульсный/Частотный/Релейный выход, 4-20 мА входной сигнал)
DC 9 ... 32 В (PROFIBUS PA, импульсный/Частотный/Релейный выход)
Сертификаты на взрывозащиту ATEX, IECEx, cCSAus
Другие документы и сертификаты Сертификат на материалы 3.1, калибровочный сертификат (в с
