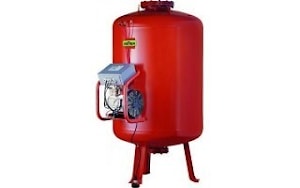

Установка поддержания давления с управляющим компрессором Reflex серии Reflexomat состоит из одного или двух агрегатов с датчиком давления, компрессором и спускным электромагнитным клапаном, а также из одной или нескольких емкостей Reflexomat. Мембрана делит емкость на водяную и воздушную камеры.
Установка Reflex Reflexomat - установка поддержания давления с компрессором применяемая для закрытых систем отопления и холодоснабжения. Эластичная мембрана обеспечивает выравнивание давления между воздухом и водой в накопительной ёмкости.При слишком низком давлении компрессор нагнетает воздух,при
слишком высоком давлении воздух выпускается через электромагнитный клапан.
Этот простой, десятилетиями проверенный принцип работы приобретает новое качество в последних разработках Reflex в технике автоматического управления.
Чтобы надолго задержать в баке воздух, и не дать ему раствориться в воде, Reflex разделил воздушную и водяную камеры высококачественной бутиленовой мембраной.
Управляющий агрегат VS с одним компрессором
| Тип | Артикул | Мощность, кВТ | Напряжение |
| 10 бар/120°С |
| VS 90/1 | 7880100 | 0,75 | 230 *50 Гц |
| VS 150/1 | 7880200 | 1,10 | 400 *50 Гц |
| VS 300/1 | 7880300 | 2,20 | 400 *50 Гц |
| VS 400/1 | 7880400 | 2,40 | 400 *50 Гц |
| VS 580/1 | 7880500 | 3,00 | 400 *50 Гц
|
Управляющий агрегат VS с двумя компрессорами
| Тип | Артикул | Мощность, кВТ | Напряжение |
| 10 бар/120°С |
| VS 90/2 | 7882100 | 0,75 | 230 *50 Гц |
| VS 150/2 | 7883100 | 1,10 | 400 *50 Гц |
| VS 300/2 | 7884100 | 2,20 | 400 *50 Гц |
| VS 400/2 | 7885100 | 2,40 | 400 *50 Гц |
| VS 580/2 | 7886100 | 3,00 | 400 *50 Гц |
| VS 90/2 | 7886200 | 1,50 | 230 *50 Гц |
| VS 150/2 | 7886300 | 2,20 | 400 *50 Гц |
| VS 300/2 | 7886400 | 4,40 | 400 *50 Гц |
| VS 400/2 | 7886500 | 4,80 | 400 *50 Гц |
| VS 580/2 | 7886600 | 6,00 | 400 *50 Гц
|
Основная емкость VS
| Тип | Артикул | ØD, мм | Н, мм | h , мм | А |
| 6 бар |
| 200 | 7799100 | 634 | 970 | 115 | R 1 |
| 300 | 7799200 | 634 | 1270 | 115 | R 1 |
| 400 | 7799300 | 740 | 1255 | 100 | R 1 |
| 500 | 7799400 | 740 | 1475 | 100 | R 1 |
| 600 | 7799500 | 740 | 1720 | 100 | R 1 |
| 800 | 7799600 | 740 | 2185 | 100 | R 1 |
| 1000 | 7650105 | 1000 | 2025 | 195 | DN 65 |
| 1500 | 7650305 | 1200 | 2025 | 185 | DN 65 |
| 2000 | 7650405 | 1200 | 2480 | 185 | DN 65 |
| 3000 | 7650605 | 1500 | 2480 | 220 | DN 65 |
| 4000 | 7650705 | 1500 | 3065 | 220 | DN 65 |
| 5000 | 7650805 | 1500 | 3590 | 220 | DN 65 |
| 10 бар |
| 350 | 7654000 | 750 | 1340 | 190 | DN 40 |
| 500 | 7654100 | 750 | 1600 | 190 | DN 40 |
| 750 | 7654200 | 750 | 2185 | 180 | DN 40 |
| 1000 | 7651005 | 1000 | 2065 | 165 | DN 65 |
| 1500 | 7651205 | 1200 | 2055 | 165 | DN 65 |
| 2000 | 7651305 | 1200 | 2515 | 165 | DN 65 |
| 3000 | 7651505 | 1500 | 2520 | 195 | DN 65 |
| 4000 | 7651605 | 1500 | 3100 | 195 | DN 65 |
| 5000 | 7651705 | 1500 | 3630 | 195 | DN 65
|
