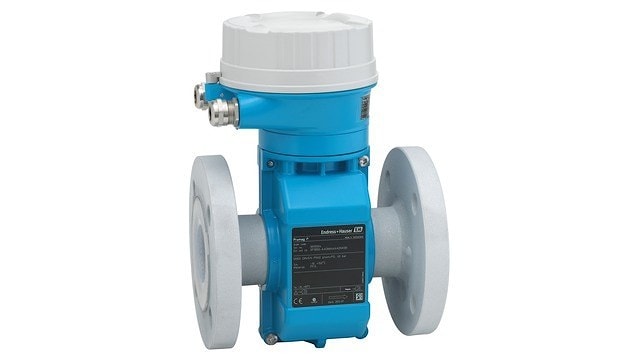

Расходомер для максимальных рабочих температур с cуперкомпактным преобразователем Promag P 100 позволяет измерять расход высококоррозийных жидкостей при высоких рабочих температурах в химических и технологических процессах. Данный расходомер выделяется высокой производительностью при незначительных габаритах. Его приспособленность к применению в условиях ограниченного места делает этот расходомер оптимальным выбором для специалистов по системной интеграции, производителей комплектного и модульного оборудования.
Основные преимущества:
Разнообразное применение - большой выбор материалов проточной части..
Энергосберегающее измерение расхода - благодаря сужению поперечного сечения отсутствует потеря давления.
Компактный преобразователь – полная функциональность при малых размерах.
Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер.
Встроенная поверка – технология Heartbeat Technology™.
Область применения:
На электромагнитный принцип измерения не влияет давление, температура и профиль потока.
Расходомер Proline Promag P 100 предназначен для применения в химической и обрабатывающей промышленности с коррозийными жидкостями и высокими температурами среды.
Технические данные:
| Принцип измерения | Электромагнитные расходомеры |
| Основные функции | Расходомер для максимальных рабочих температур с cуперкомпактным преобразователем. Предназначен для применения в химической и обрабатывающей промышленности с коррозийными жидкостями и высокими температурами среды. |
| Характеристики | Разнообразное применение - большой выбор материалов проточной части. Энергосберегающее измерение расхода - благодаря сужению поперечного сечения отсутствует потеря давления.
Условный диаметр: до DN 600 (24"). Все применимые стандарты взрывозащиты |
| Особенности преобразователя | Компактный преобразователь – полная функциональность при малых размерах. Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер. Встроенная поверка – технология Heartbeat™. Прочный, ультра‐компактный корпус преобразователя. |
| Диаметр | DN 15 ... 600 (½ to 24") |
| Смачиваемые материалы | Лайнер: PFA, PTFE
Электроды: 1.4435 (316L); Сплав C22, 2.4602 (UNS N06022); Тантал, Платина, Титан
Дуплекс 1.4462 (UNS S31803) |
| Измеряемые параметры | Объемный расход, проводимость, массовый расход, исправленный объемный расход, исправленная проводимость |
| Погрешность измерения | Объемный расход (стандарт): ±0,5 % o.р. ± 1 мм/с (0,04 дюйма/с)
Объемный расход (опция) ±0,2 % o.р. ± 2 мм/с (0,08 дюйма/с) |
| Диапазон измерения | 4 дм³/мин до 9600 м³/ч (1 до 44 000 Гал/мин) |
| Диапазон рабочего давления | Ру 40 |
| Рабочая температура | Материал проточной части АПФ: от -20 до +150 °C (от -4 до +302 °Ф)
Материал проточной части из АПФ высокой температуры: -20 до +180 °C (от -4 до +356 °Ф)
Материал проточной части ПТФЭ: от -40 до +130 °C (от -40 до +266 °Ф) |
| Окружающая температура | Материал фланца углеродистая сталь: от -10 до +60 °C (от+14 до +140 °Ф)
Материал фланца нержавеющая сталь: от -40 до +60 °C (от -40 до +140 °Ф) |
| Материал корпуса сенсора | DN 15 ... 300 (½ ... 12"): AlSi10Mg, с покрытием
DN 350 ... 600 (14 ... 24"): углеродистая сталь с защитным лаком |
| Материал корпуса преобразователя | AlSi10Mg, с покрытием |
| Степень защиты электроники | IP66/67, корпус типа 4X |
| Дисплей/Настройка | 4‐х строчный с подсветкой дисплея (нет клавиш управления)
Возможна конфигурация через веб-браузер и операционные системы |
| Выходные сигналы | 4 ... 20 мА Hart (активный)
Импульсный/Частотный/Релейный выход (пассивный) |
| Входные сигналы | Нет |
| Коммуникация | HART, PROFIBUS DP, Modbus RS485, EtherNet/IP |
| Электропитание | DC 20 ... 30 В |
| Сертификаты на взрывозащиту | ATEX, IECEx, cCSAus, Inmetro |
| Другие документы и сертификаты | Сертификат на материалы 3.1, калибровочный сертификат |
