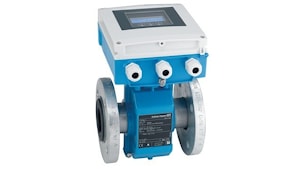

Электромагнитный расходомер Promag L - универсальный стандартный датчик, разработанный для воды, с подвижными фланцами для установки, исключающей вероятность несовпадения крепежных отверстий. Электромагнитный расходомер Promag L 400 - лучшее базовое решение для любого стандартного применения в этой отрасли. Данный расходомер имеет интегрированный веб-сервер и встроенную самоповерку по технологии Heartbeat™.
Основные преимущества:
Сокращение установочных затрат - гибкий монтаж при помощи уникальных подвижных фланцев (DN < 350/14").
Энергосберегающее измерение расхода - благодаря сужению поперечного сечения отсутствует потеря давления
Нет подвижных частей - не требуется техническое обслуживание.
Безопасность эксплуатации - благодаря сенсорному дисплею с подсветкой нет необходимости открывать устройство.
Быстрая настройка без дополнительного программного и аппаратного обеспечения – встроенный веб-сервер.
Встроенная поверка – технология Heartbeat™.
Корпус преобразователя из долговечного поликарбоната
Встроенный регистратор данных: мониторинг измеряемых параметров
Снижение веса сенсора до 30%
Область применения:
На точность электромагнитного принципа измерения не влияет давление, температура и профиль потока.
Оптимально подходит для стандартных применений в водоснабжении и очистке сточных вод.
Технические данные:
| Принцип измерения | Электромагнитные расходомеры |
| Основные функции | Расходомер со встроенным веб-сервером и компактным датчиком. Оптимально подходит для стандартных применений в водоснабжении и водоотведении. |
| Характеристики | Сокращение установочных затрат - гибкий монтаж при помощи уникальных подвижных фланцев
(DN < 350/14"). Энергосберегающее измерение расхода - благодаря сужению поперечного сечения отсутствует потеря давления. Нет подвижных частей - не требуется техническое обслуживание.
Снижение веса сенсора до 30%. Условный диаметр: DN 50 ... 2400 (2 to 90") |
| Особенности преобразователя | Безопасная эксплуатация - нет необходимости открытия устройства благодаря сенсорному дисплею и фоновой подсветке. Экономия времени при эксплуатации благодаря отсутствию дополнительного ПО или оборудования - заменой им служит интегрированный веб-сервер. Встроенная самодиагностика - технология Heartbeat™. Корпус преобразователя из прочного поликарбоната. Одинаковая концепция корпуса для компактного и раздельного исполнения. |
| Диаметр | Фланец внахлестку, штампованные пластины: DN от 25 до 300 (от 1 до 12")
Фиксированный фланец: DN от 350 до 2400 (от 14 до 90") |
| Смачиваемые материалы | Проточная часть: PTFE; Полиуретан; твердая резина
Электроды: 1,4435 (316L); Сплав C22, 2,4602 (UNS N06022) |
| Измеряемые параметры | Объемный расход, массовый расход |
| Погрешность измерения | Объемный расход (стандарт): ±0,5 % о. р. ± 1 мм/с (0,04 дюйма/с)
Объемный расход (опций): ±0,2 % о. р. ± 2 мм/с (0,08 в/с) |
| Диапазон измерения | 9 дм3/мин до 162 000 м3/ч (2,5 Гал/мин до 1030 Мгал/д) |
| Диапазон рабочего давления | PN 16 |
| Рабочая температура | Материал проточной части из твердой резины: от 0 до +80 °C (от+32 до +176 °Ф)
Материал проточной части из полиуретана: от -20 до +50 °C (от -4 до +122 °Ф)
Материал проточной части из ПТФЭ: -20 до +90 °C (от -4 до +194 °Ф) |
| Окружающая температура | Материал фланца углеродистой стали: от -10 до +60 °C (от+14 до +140 °Ф)
Материал фланца нержавеющей стали: от -40 до +60 °C (от -40 до +140 °Ф) |
| Материал корпуса сенсора | DN 25 до 300 (от 1 до 12"): AlSi10Mg, с покрытием
DN 350 до 2400 (от 14 до 90"): углеродистая сталь с защитным лаком
Корпус соединения датчика: AlSi10Mg с покрытием |
| Материал корпуса преобразователя | Поликарбонат; AlSi10Mg с покрытием |
| Степень защиты электроники | Компактное исполнение: IP66/67, корпус типа 4x
Датчик дистанционного исполнения(стандартный): IP66/67, корпус типа 4x
Датчик раздельного исполнения (опция): в соответствии с ip68, корпус типа 6p
Трансмиттер раздельное исполнение: IP66/67, корпус типа 4x |
| Дисплей/Настройка | 4‐строчный дисплей с подсветкой и сенсорным управлением (извне)
Настройки возможны с помощью клавиш управления, веб-браузера и операционной системы |
| Выходные сигналы | Выходные данные:
0-20 ма/4-20 мА с Hart (активный)
Импульсный/Частотный/релейный выход (пассивный)
Импульсный/Частотный выход (пассивный)
Выход переключателя (пассивный) |
| Входные сигналы | Состояние входного |
| Коммуникация | HART, PROFIBUS DP, EtherNet/IP, Modbus RS485 |
| Электропитание | AC 100 ... 240 В / AC/DC 24 В |
