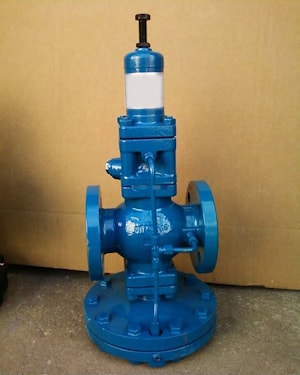

Редукционный клапан прямого действия с пилотным управлением типа DP27 имеет более совершенную конструкцию регулирующего узла по сравнению с клапаном DP17 и намного устойчивее работает по поддержанию давления . Благодаря принципиально новому устройству пилотного узла влияние накипи и примесей пара на стабильность работы клапана DP27 не является критичным и позволяет избежать подклинивания регулирующего штока.
Основные преимущества:
Пропорциональное регулирование в широком диапазоне .
Надежная работа клапанов при изменяющейся нагрузке .
Возможность поддержки давления до и после клапана, а также комбинированно.
Широкий спектр типоразмеров, материалов и видов соединений для различных применений. Быстрая и легкая установка и запуск в работу.
Технические характеристики:
Рабочая среда............................................... пар.
Максимальная рабочая температура...............232°С
Минимальная рабочая температура................0°С
Максимальный перепад давления...................17 бар
Максимальное давление на входе...................17 Бар
Диапазон регулирования давления................ 0,2- 17,0 бар
Материал корпуса..........................................чугун SG
Присоединительный размер........................... DN 15- DN 50
Вид присоединения........................................резьба (DN15 – DN25), фланцы
Пропускная способность:
| DN | 15 | 20 | 25 | 32 | 40 | 50 |
| Kvs | 2.8 | 5,5 | 8.1 | 12 | 17 | 28 |
