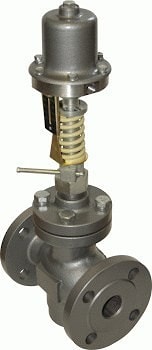

Регуляторы давления РДПД-НО(НЗ) и регуляторы перепада давления РПДПД работают без постороннего источника энергии и предназначены для автоматического поддержания заданного давления или перепада давления жидких, газо- и парообразных сред, неагрессивных к материалам регулятора в условиях эксплуатации, установленных ГОСТ Р 52931 для группы В4.
Корпус регуляторов выполняется из серого чугуна (СЧ 20) – основное исполнение, стального литья (сталь 20Л или 25Л, 30Л, 35Л, 40Л, 45Л) и коррозионостойкого литья (сталь 12Х18Н10Т). Присоединительные размеры фланцев по ГОСТ 12815-80 исполнение 1.
Варианты исполнения регуляторов давления:
РДПД-НО (нормально открытый) – регулирование давления «после себя»,
РДПД-НЗ (нормально закрытый) – регулирование давления «до себя».
Принцип действия основан на уравновешивании силы упругой деформации пружины настройки усилием, создаваемым регулируемой средой на сильфоне измерительного механизма.
Регуляторы используются в промышленных установках, тепловых пунктах, системах водоснабжения и других объектах в соответствии с их технической характеристикой. Перед регулятором рекомендуется ставить фильтр сетчатый соответствующего диаметра.
Также регулятор может комплектоваться ответными стальными приварными фланцами.
Технические данные
