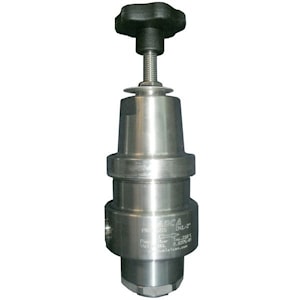

Редукционный клапан PRV25 ADCA

Клапан PRV25G является редукционным клапаном прямого действия.
Предназначен для редуцирования давления пара и сжатого воздуха.
Содержит встроенный фильтр. В настоящий момент данная модель
снимается с производства и заменяется на PRV25/S с корпусом из
углеродистой стали. Может обслуживаться без демонтажа с трубопровода.
Присоединения: внутренняя резьба BSP

Параметры корпуса	Ру 25
Максимальное давление на входе	17 бар
Максимальное давление для выходе	8,6 бар
Минимальное давление на выходе	0,14 бар
Максимально допустимая температура	250 °С
Максимальное давление холодной опрессовки	38 °С
Максимальное соотношение	10:01

1. Корпус	Чугун GGG40.3
2. Крышка	Чугун GGG40.3
3. Седло корпуса	Нерж. AISI 420
4. Уплотнение седла	Нерж. AISI 304
5. Клапан	Нерж. AISI 440
6. Возвратная пружина	Нерж. AISI 302
7. Сетка фильтра	Нерж. AISI 304
8. Стержень	Нерж. AISI 316
9. Опорная пружина	Нерж. AISI 304
10. Болт	Нерж. ст./граф.
11. Измерительная диаграмма	Нерж. AISI 304
12. Направляющая втулка	Графит/тефлон
13. Сильфон	Нерж. AISI 316Ti
14. Уплотнение сильфона	Нерж. ст./граф.
15. Регулировочная пружина	Сталь
16. Верхняя пластина	Чугун
17. Регулировочный винт	Сталь
18. Шайба	Нерж. AISI 304
19. Вентиль	Пластик
20. Пластина	Алюминий
21. Шток	Сталь
