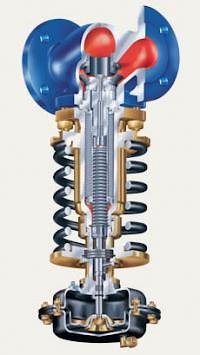

Редукционный клапан ARI-ARMATUREN серии ARI-PREDU(Германия) представляет собой пропорциональный регулятор с непосредственным управлением для регулировки давления жидких, газообразных и парообразных сред. Вспомогательная энергия не требуется.
Автоматические (механические) редукционные клапаны функционируют следующим образом: когда поток жидкости проходит через клапан, происходит снижение давления за клапаном. Этот уровень давления передается в диафрагму через импульсную трубку и действует на мембрану приводя ее в движение. Сила, созданная диафрагмой, противодействует силе пружины и пока две силы уравновешены, седло клапана остается неподвижным. Изменение давления на выходе из клапана перемещает седло, пока эти две силы снова не придут в равновесие. Необходимое давление на выходе устанавливается маховиком.
Основными достоинствами данной серии редукционных клапанов является широкий диапазон настроек давления и сверхточное поддержание давления после себя.Кроме указанного специальная серия клапанов ARI-PREDU способна работать при очень высоких температурах.
Технические характеристики:
| Рабочая среда | Водяной пар,вода и нейтральные жидкости |
| Температура рабочей среды | от -10°C до +450°С |
| Материал корпуса | Серый чугун GG-25,Ковкий чугун GGG-40.3,Литая сталь 1.0619+N(GS-25N) |
| Присоединительный размер | DN 15-100 |
| Вид присоединение | Фланцевое |
| Номинальное давление | PN 16,25,40 бар |
| Пропускная способность, Kvs | 3,2-125 m^3/час |
| Давление на выходе | 0,2-16 бар |
| Материал мембраны | нитрил NBR или EPDM |
| |
Особенности конструкции:
-простая точная регулировка
-рабочие диапазоны, не зависящие от диаметра
-5 взаимозаменяемых размеров приводов
-3 взаимозаменяемых размера пружин
-разгрузка от давления и уплотнение шпинделя
-уплотнение шпинделя с помощью сильфона из нержавеющей стали
-герметизация затвора по конической кромке седла
-резьбовое кольцо седла
-конструкция без опорных стоек
-простая замена пружины и привода
