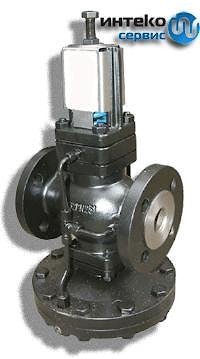

Основным отличием редукционного клапана прямого действия с пилотным управлением от других клапанов является конструкция клапана, которая позволяет ему быстро реагировать на изменения давления на входе в клапан,давая команду пилоту на открытие или закрытие главного клапана.
Преимуществами применения данного клапана на объектах является высокая точность поддержания давления : даже при резких колебаниях давления на входе в клапан в пределах до 20% давление на выходе практически не изменяется
При монтаже редукционного клапана прямого действия с пилотным управлением необходима установка перед клапаном фильтра со степенью фильтрации частиц размером не более 0.8 мм.
Данные клапаны поставляются в комплекте с тремя пружинами на разные диапазоны давления, что позволяет конечному потребителю с максимальной экономией решать технические задачи по редуцированию давления.
Высокая ремонтопригодность также является важным преимуществом эксплуатации данных клапанов, а постоянное наличие запасных частей на складе нашей компании делает ремонт еще и оперативным.
Технические характеристики
| Рабочая среда | Пар, сжатый воздух |
| Температура рабочей среды | до +285С |
| Материал корпуса | Сталь высокоуглеродистая |
| Присоединительный размер | DN 25- DN 200 |
| Степень редуцирования, не более | 10:1 |
| Вид присоединения | Фланцевое |
| Давление на входе | 16 Бар |
| Давление на выходе | 0,2- 3,0 бар 2,5- 7,0 бар 6,0-12,0 бар
|
Пропускная способность
| Ду | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 200 |
| Kvs | 2.9 | 5,3 | 8.6 | 11.6 | 16.5 | 29.1 | 45.5 | 60.1 | 93.3 | 146 | 186 300 |
Габаритные размеры
Инструкция по монтажу
