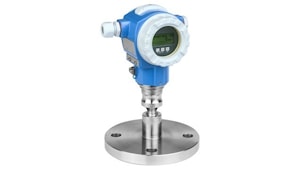

Цифровой преобразователь давления Cerabar PMP75 с металлической разделительной диафрагмой используется в промышленности для выполнения измерений давления, уровня, объема и массы жидкостей. Преобразователь разработан для решения задач с высокими давлением до 400 бар и температурой до 400 °C. Снижение затрат и экономия времени достигается благодаря быстрой настройке с регулируемым диапазоном измерений для упрощения ввода.
Основные преимущества:
Высокая воспроизводимость и долговременная стабильность.
Низкая погрешность измерения: до ±0,075%, для исполнения PLATINUM: ±0,05%.
Модуль памяти HistoROM®/M-DAT обеспечивает дублирование настроек и запись измеренных значений и событий.
Диапазон изменения 100:1.
Функциональный контроль от измерительного модуля до электронных компонентов.
Быстрый ввод в эксплуатацию благодаря меню быстрой настройки на русском языке, расширенные функции диагностики.
Область применения:
Измерение абсолютного и избыточного давления в газах, парах или жидкостях в любых областях с использованием различных технологий измерения.Измерение уровня, объема или массы в жидкостях.
Технические данные:
| Характеристики | Цифровой преобразователь с тензорезистивным чувствительным элементом
Длительная стабильность
Расширенные функции диагностики
Дополнительный защитный корпус |
| Питание / Коммуникация | 4 ..20мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32В DC |
| Погрешность | 0,075% + влияние уплотнения диафрагмы |
| Длительная стабильность | 0,05% от верхней границы диапазона в год |
| Рабочая температура | -70°C...400°C |
| Температура окружающей среды | -40°C...85°C |
| Рабочий диапазон | 100мбар...700бар |
| Макс. избыточное давление | 1050бар |
| Присоединение к процессу | Резьбовые
Фланцевые (DIN, ANSI, JIS) с мембраной заподлицо
Гигиенические
Tri-Clamp ISO2852 |
| Типы гигиенического присоединения | Tri-Clamp
DIN11851
NEUMO
Varivent
SMS
DRD
Universal adapter |
| Выходные сигналы | 4...20мА HART
PROFIBUS PA
FOUNDATION Fieldbus
|
Непрерывное измерение / жидкие продукты:
| Характеристики | Цифровой преобразователь с тензорезистивным чувствительным элементом и уплотнением диафрагмы
Модульная конструкция
Длительная стабильность
Минимальный объем масла
Расширенные функции диагностики
Вторичный защитный кожух |
| Питание / Коммуникация | 4 ..20мА HART:
10,5...45В DC
Ex ia: 10,5...30В DC
PROFIBUS PA /
FOUNDATION Fieldbus:
9...32В DC |
| Погрешность | 0,075% + влияние уплотнения диафрагмы |
| Длительная стабильность | 0,05% от верхней границы диапазона в год |
| Рабочая температура | -70°C...400°C |
| Температура окружающей среды | -40°C...85°C |
| Диапазон измерения давления | 100мбар...400бар |
| Рабочее давление абс. / макс. предел избыточного давления | 1050бар |
| Смачиваемые части | Alloy C276
316L
Monel
Тантал
PTFE-Foil |
| Присоединение к процессу | Резьбовые
Фланцевые (DIN, ANSI, JIS) с мембраной заподлицо
Гигиенические
Tri-Clamp ISO2852 |
| Макс. значение измерения | 7000м H2O |
| Выход | 4...20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus
|
