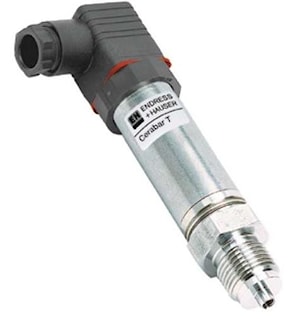

Преобразователь абсолютного и избыточного давления PMP131 имеет максимальный рабочий диапазон до 400 бар, обладает повышенной стойкостью к перегрузкам .
Принцип действия: измеряемое давление, подаваемое во входную камеру датчика, вызывает деформацию измерительной мембраны, что, в свою очередь, приводит к деформации тензорезисторов и разбалансировке измерительного моста. Разбаланс напряжений с помощью электронной схемы преобразуется в унифицированный токовый сигнал 4..20мА, релейный или по напряжению 0..10В.
Функциональные характеристики преобразователя давления Cerabar T PMC131 :
Предел допускаемой основной погрешности..................................... - ±0,5%
Верхние пределы измерительных
диапазонов избыточного и абсолютного давления...........................1/1,6/2,5/4/6/10/16/25/40/60/100/160/250/400 бар;
Материал корпуса............................................................................ AlSi3O4 (1.4301), степень защиты корпуса: IP65;
Выходной сигнал .............................................................................4..20мА; релейный; 0..10В;
Присоединение к процессу ............................................................ 1/2" MNPT + 1/4"FNPT; G ½" + уплотнитель DIN3852 (монтаж «заподлицо»)
Взрывозащищенное исполнение................................................... Ex ib ;
Температура рабочей среды .......................................................... от -25…+70 оС
Дополнительная комплектация:
1-/2х-вентильный блок,
сифон,
миниатюрный ЖК-индикатор PHX20.
