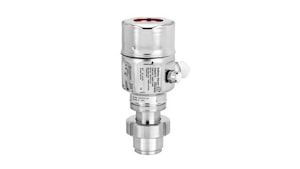

Небольшой преобразователь давления Deltapilot FMB50 с измерительной ячейкой CONTITE предназначен для гидростатического измерения уровня в жидкостях и пастообразных средах в открытых или закрытых резервуарах и обладает защитой от конденсата. Обычно используется в обрабатывающей и гигиенической промышленности. Также он нечувствителен к наличию пены.
Основные преимущества:
Высокая воспроизводимость и долговременная стабильность.
Диапазон изменения 100:1.
Особенности измерительной ячейки CONTITE:
- Полностью герметична;
- Стойкость к конденсату и защита от климатических условий;
- Минимальное температурное воздействие;
- Низкая погрешность измерения: ±0,2 %, опционально ±0,1%.
Модульная конструкция для измерения дифференциального давления, гидростатического и избыточного давления (Deltabar M, Deltapilot M, Cerabar M), например, сменный дисплей, универсальная электронная вставка.
Простой ввод в эксплуатацию без использования управляющих программ.
Простая и безопасная эксплуатация при помощи меню: на месте через дисплей, удаленно по 4...20мА с HART, PROFIBUS PA, FOUNDATION Fieldbus.
Область применения:
Используется для измерение гидростатического давления в жидких и пастообразных продуктах в любых областях технологической подготовки, с любыми технологиями измерения параметров процессов в фармацевтической и пищевой промышленности.
Подключение к процессу: резьба, фланцы, гигиеническое подключение заподлицо.
Технические данные:
Температура процесса: –10 до +100°C (+135°C максимум на 30 минут).
Диапазон измерений: 0.1 to 10бар.Точность: ±0.2%, ±0.1% (опция).
ATEX, FM, CSA, IEC Ex, NEPSI, TIIS, защита от перелива WHG, 3-A, EHEDG, FDA, NSF, сертификат соответствия по ASME BPE, SIL2.
| Характеристики | Преобразователь давления для гидростатического измерения уровня, измерительная ячейка CONTITE с металлической диафрагмой:
- герметичная сварка;
- абсолютная защита от конденсата;
- стойкость к климатическим условиям;
- длительная стабильность;
- минимальное влияние рабочей температуры.
Компактное исполнение |
| Питание / Коммуникация | 4...20мА HART:
11,5...45В DC
Ex ia: 11,5...30В DC
PROFIBUS PA
FOUNDATION Fieldbus |
| Погрешность | 0,2%
опция 0,1% |
| Длительная стабильность | 0,05% от верхнего значения диапазона в год |
| Рабочая температура | -10°C...100°C |
| Температура окружающей среды | -40°C...85°C |
| Рабочий диапазон | 100мбар...10бар |
| Макс. избыточное давление | 40бар |
| Присоединение к процессу | Резьбовое
Фланцевое (EN, ANSI, JIS)
Гигиеническое (заподлицо) |
| Тип гигиенических присоединений | Tri-Clamp
DIN11851
DIN11864-1
NEUMO
Varivent N
SMS
DRD |
| Выходные сигналы | 4...20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus
|
Непрерывное измерение / жидкие продукты:
| Характеристики | Преобразователь давления для гидростатического измерения уровня, датчик с металлической измерительной диафрагмой.
Измерение уровня жидких продуктов и паст во всех промышленных применениях, в т.ч. пищевой и фармацевтической промышленности. |
| Питание / Коммуникация | 4...20мА HART:
11,5...45В DC
Ex ia: 11,5...30В DC
PROFIBUS PA
FOUNDATION Fieldbus |
| Погрешность | 0,2%
опция 0,1% |
| Длительная стабильность | 0,05% от URL в год |
| Рабочая температура | -10°C...100°C |
| Температура окружающей среды | -40°C...85°C |
| Диапазон измерения давления | 100мбар...10бар |
| Рабочее давление абс. / макс. предел избыточного давления | 40 бар |
| Смачиваемые части | Alloy C276
316L
опционально доступно покрытие AuPt
опционально доступно покрытие AuRh |
| Присоединение к процессу | Резьбовые
Фланцевые (EN, ANSI, JIS)
Гигиенические присоединения (заподлицо) |
| Гигиеническое присоединение к процессу | Tri-Clamp
DIN11851
DIN11864-1
NEUMO
Varivent N
SMS
DRD |
| Макс. значение измерения | 100м H2O |
| Выход | 4...20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus
|
