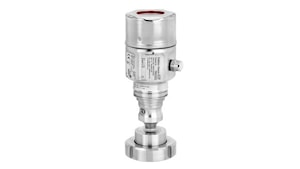

Цифровой преобразователь давления с разделительной диафрагмой Cerabar PMP55 предназначен для выполнения измерений в газах, парах и жидкостях и обладает металлической разделительной диафрагмой. Его можно использовать в любой отрасли промышленности для опредления давления, уровня, объема и массы в жидкостях. Данный преобразователь давления разработан для решения задач с высоким давлением и высокой температурой до 400 бар и 400 °C. Быстрая настройка с регулируемым диапазоном измерений для упрощения ввода в эксплуатацию позволяет снижать затраты и экономить время.
Основные преимущества:
Высокая воспроизводимость и долговременная стабильность.
Низкая погрешность измерения: до ±0,15%.Диапазон изменения 100:1.
Модульная конструкция для измерения перепада давления и гидростатического давления (Deltabar M – Deltapilot M – Cerabar M), например, сменный дисплей, универсальная электронная вставка.
Простой ввод в эксплуатацию без использования дополнительных программ.
Простота и безопасность управления осуществляется с помощью меню на русском языке: по месту через дисплей, удаленно - с помощью выходов 4…20 мA по протоколу HART, по протоколу PROFIBUS PA или FOUNDATION Fieldbus.
Область применения:
Измерение абсолютного и избыточного давления в газах, парах или жидкостях в любых областях с использованием различных технологий измерения.
Измерение уровня, объема или массы в жидкостях.
Технические данные:
| Характеристики | Интеллектуальный преобразователь давления с тензорезистивным чувствительным элементом и приварной металлической измерительной диафрагмой с уплотнением. |
| Питание / Коммуникация | 4 ..20мА HART:
11,5...45В DC
Ex ia: 11,5...30В DC
PROFIBUS PA
FOUNDATION Fieldbus |
| Погрешность | 0,15%
Калибровка Platinum 0,075% |
| Длительная стабильность | 0,1% от верхней границы диапазона в год |
| Рабочая температура | -70°C...400°C |
| Температура окружающей среды | -40°C...85°C |
| Рабочий диапазон | 1бар...400бар |
| Макс. избыточное давление | 600бар |
| Присоединение к процессу | Уплотнение диафрагмы
Резьбовые
Фланцевые (DIN, ANSI, JIS)
Tri-Clamp ISO2852
Гигиенические |
| Типы гигиенических присоединений | Tri-Clamp
DIN11851
DIN11864-1
NEUMO
Varivent
SMS
DRD
Universal adapter |
| Выходные сигналы | 4...20 мА HART PROFIBUS PA
FOUNDATION Fieldbus
|
Непрерывное измерение / жидкие продукты:
| Характеристики | Интеллектуальный преобразователь давления с тензорезистивной измерительной ячейкой и приварной металлической диафрагмой с уплотнением. |
| Питание / Коммуникация | 4 ..20мА HART:
11,5...45В DC
Ex ia: 11,5...30В DC
PROFIBUS PA
FOUNDATION Fieldbus: |
| Погрешность | 0,15%
Калибровка Platinum 0,075% |
| Длительная стабильность | 0,1% от верхней границы диапазона в год |
| Рабочая температура | -70°C...400°C |
| Температура окружающей среды | -40°C...85°C |
| Диапазон измерения давления | 1мбар...400бар |
| Рабочее давление абс. / макс. предел избыточного давления | 600бар |
| Смачиваемые части | 316L
AlloyC
Montel
Тантал
Родий |
| Присоединение к процессу | Уплотнение диафрагмы
Фланцевые (DIN, ANSI, JIS)
Tri-Clamp ISO2852
Гигиенические |
| Макс. значение измерения | 4000м H2O |
| Выход | 4...20 мА HART
PROFIBUS PA
FOUNDATION Fieldbus
|
