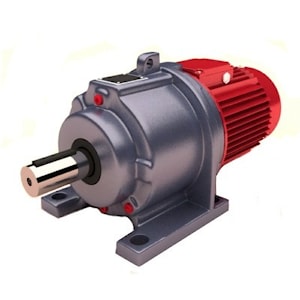

Мотор – редуктор планетарный серии МП

Мотор – редуктор планетарный тип МП предназначен для продолжительного режима работы S1 по ГОСТ 183 (8-24 ч/сут) от сети переменного тока частотой 50 Гц или 60 Гц, номинальным напряжением 220 и 380 В в следующих условиях:
- нагрузка постоянная по значению, одного направления;
- вращение выходного вала – в любую сторону без предпочтительности;
- внешняя среда – неагрессивная, невзрывоопасная с содержанием непроводящей пыли до 10 мг/м3;
- климатическое исполнение по ГОСТ 15150: У – умеренный климат для категорий 2 и 3.
Т – тропический климат для категории 2.
УХЛ (умеренно-холодный климат) и О для категории 4 при работе на высоте над уровнем моря до 1000 м.
Категория размещения 2 – эксплуатация в помещениях, где колебания температуры и влажности воздуха несущественно отличаются от колебаний на открытом воздухе, рабочая температура окружающей среды от минус 10°С до плюс 45°С.
Категория размещения 3 – эксплуатация в помещениях, где колебания температуры и влажности воздуха существенно меньше, чем на открытом воздухе, рабочая температура окружающей среды от минус 45°С до плюс 40°С.

Пример условного обозначения мотор-редуктора при заказе:

3МП-50-28-1,5-G110-Ц-У3

3МП – тип мотор-редуктора;
50 – радиус расположения осей сателлитов, мм;
28 – номинальная частота вращения выходного вала, об/мин;
1,5 – мощность комплектующего электродвигателя, кВт;
G110 – конструктивное исполнение по способу монтажа;
Ц – вариант исполнения выходного вала;
У3 – климатические исполнения

Основные технические характеристики мотор-редукторов 3МП-25 – 3МП-50
n, об/мин	мотор-редуктор 3МП-25		мотор-редуктор 3МП-31,5		мотор-редуктор 3МП-40		мотор-редуктор 3МП-50		n,об/мин
	Мкр, Н.м	P, кВт	Мкр, Н.м	P, кВт	Мкр, Н.м	P, кВт	Мкр, Н.м	P, кВт
Мотор-редукторы трехступенчатые
3,55	90	0,12	230	0,18	375	0,18	459	0,18	3,55
							638	0,25
4,4	90	0,12	230	0,18	371	0,18	750	0,37	4,4
							515	0,25
5,6	90	0,12	230	0,18	375	0,25	750	0,55	5,6
							598	0,37
7,1	90	0,12	230	0,25	375	0,37	702	0,55	7,1
							472	0,37
9	90	0,12	230	0,25	372	0,37	750	0,75	9
							554	0,55
12,5	87	0,12	181	0,25	375	0,55	750	1,1	12,5
							543	0,75
16	68	0,12	209	0,37	311	0,55	623	1,1	16
							425	0,75
Мотор-редукторы двухступенчатые
18	62	0,12	190	0,37	375	0,75	750	1,5	18
			129	0,25	283	0,55	565	1,1
22,4	74	0,18	227	0,55	375	1,1	750	2,2	22,4
			103	0,25	227	0,55	620	1,5
28	83	0,25	182	0,55	364	1,1	727	2,2	28
			122	0,37	248	0,75	496	1,5
35,5	65	0,25	195	0,75	375	1,5	750	3	35,5
			143	0,55	287	1,1	573	2,2
45	76	0,37	154	0,75	308	1,5	617	3	45
			113	0,55	226	1,1	452	2,2
56	61	0,37	182	1,1	364	2,2	661	4	56
			124	0,75	248	1,5	496	3
71	72	0,55	195	1,5	375	3	717	5,5	71
			143	1,1	287	2,2	521	4
90	57	0,55	226	2,2	308	3	565	5,5	90
			113	1,1	226	2,2	411	4
Мотор-редукторы одноступенчатые
112	63	0,75	186	2,2	337	4	633	7,5	112
			127	1,5	253	3	464	5,5
140	74	1,1	202	3	371	5,5	742	11	140
			148	2,2	270	4	506	7,5
180	79	1,5	210	4	375	7,5	750	15	180
			115	2,2	289	5,5	577	11
224	63	1,5	169	4	316	7,5	633	15	224
			127	3	232	5,5	464	11
280	74	2,2	186	5,5	371	11	506	15	280
			135	4	253	7,5	371	11
