В соответствии с ГОСТ 29067-91 редукто­ры и мотор-редукторы общемашинострои­тельного применения классифицируют в зави­симости от:

- вида применяемых передач, числа ступе­ней и взаимного расположения геометрических осей входного и выходного валов (табл.1);
- взаимного расположения геометрических осей входного и выходного валов в простран­стве (табл. 2);
- способа крепления редуктора (табл. 3);
- взаимного расположения осей входного и выходного валов относительно плоскости ос­нования и друг друга и числа входных и вы­ходных концов валов (см. ниже).

1. Классификация редукторов в зависимости от вида передач и числа ступеней

Редуктор	Число ступеней	Виды передач	Взаимное расположе­ние осей входного и выходного валов
1. Цилиндрический	Одноступенчатый	Одна или несколько цилиндрических передач	Параллельное
	Двухступенчатый; трехступенчатый		Параллельное или соосное
	Четырехступенчатый		Параллельное
2. Конический	Одноступенчатый	Одна коническая пере­дача	Пересекающееся
3. Коническо-цилиндрический	Двухступенчатый; трехступенчатый; четырехступенчатый	Одна коническая переда­ча и одна или несколько цилиндрических передач	Пересекающееся или скрещивающееся

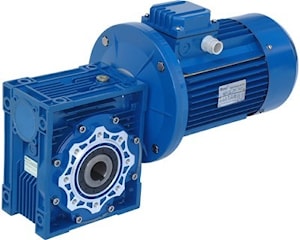

4. Червячный	Одноступенчатый; двухступенчатый	Одна или две червячные передачи	Скрещивающееся
			Параллельное
5. Цилиндрическо-червячный или червячно-цилиндрический	Двухступенчатый; трехступенчатый	Одна или две цилиндрические передачи и одна червячная переда­ча	Скрещивающееся
6. Планетарный	Одноступенчатый; двухступенчатый; трехступенчатый	Каждая ступень состоит из двух центральных зубчатых колес и сател­литов	Соосное
7. Цилиндрическо-планетарный	Двухступенчатый; трехступенчатый; четырехступенчатый	Комбинация из одной или нескольких цилин­дрических и планетар­ных передач	Параллельное или соосное
8. Коническо-планетарный	Двухступенчатый; трехступенчатый; четырехступенчатый	Комбинация из одной конической и планетар­ных передач	Пересекающееся
9. Червячно-планетарный	Двухступенчатый; трехступенчатый; четырехступенчатый	Комбинация из одной червячной и планетар­ных передач	Скрещивающееся
10. Волновой	Одноступенчатый	Одна волновая передача	Соосное

2. Классификация редукторов в зависимости от расположения осей входного и выходного валов в пространстве

Редуктор	Расположение осей входного и выходного валов в пространстве
1. С параллельными осями входного и выходного валов	1. Горизонтальное: оси расположены в горизонтальной плоскости; оси расположены в вертикальной плоскости (с входным валом над или под выходным валом); оси расположены в наклонной плоскости 2. Вертикальное
2. С совпадающими осями входного и выходного валов (соосный)	1. Горизонтальное 2. Вертикальное
3. С пересекающимися осями входно­го и выходного валов	1. Горизонтальное 2. Горизонтальная ось входного вала и вертикальная ось выходного вала 3. Вертикальная ось входного вала и горизонтальная ось выходного вала
4. Со скрещивающимися осями вход­ного и выходного валов	1. Горизонтальное (с входным валом над или под вы­ходным валом) 2. Горизонтальная ось входного вала и вертикальная ось выходного вала 3. Вертикальная ось входного вала и горизонтальная ось выходного вала

3. Классификация редукторов в зависимости от способа крепления

Способ крепления	Пример	Способ крепления	Пример
На приставных лапах или на плите (к по­толку или стене):		Фланцем со стороны входного вала
на уровне плоскости основания корпуса редуктора;		Фланцем со стороны выходного вала
над уровнем плоско­сти основания кор­пуса редуктора		Фланцем со стороны входного и выходно­го валов
		Насадкой
